Aosens奧盛機架式配電單元按需定制，機架式安裝，可選單相220V，三相380V以及直流電。銷售咨詢：

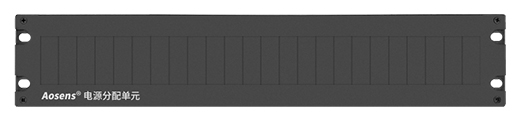

2U機架式配電單元

2U產品參數

產品系列	加厚箱AS-2U		標準箱AS-2U-P
產品系列	平面板（P）	凹面板	平面板	平面板加深
產品尺寸（寬深高）	485x77x89mm	485x77x89mm	483x68x89mm	483x130x89mm
主要材質（冷軋鋼板）	厚1.5mm	厚1.5mm	厚1.5mm	厚1.2mm
產品重量	≈2KG	≈2KG	≈2.2KG	≈2.3KG
標準空開容量	24P	22P	22P	22P
進出線方式	上下	上下	上下	上下
掛板說明	無上下掛板	無上下掛板	無上下掛板	無上下掛板

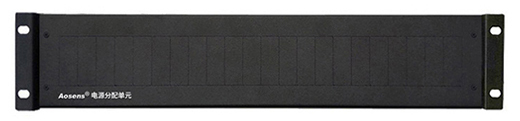

平面板	凹面板

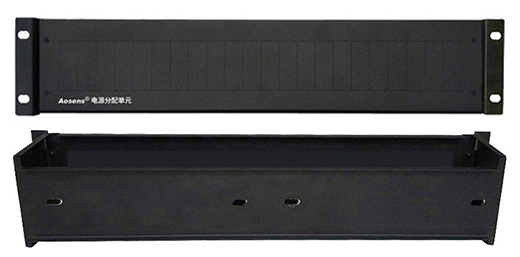

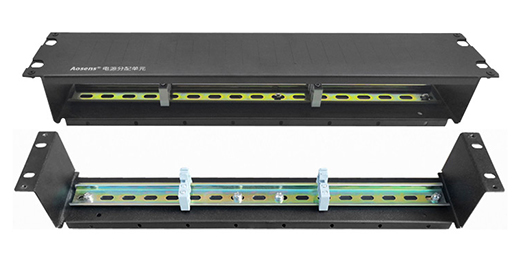

2U加厚箱選型

PR	規格型號		配置
PR	風雅黑	電信灰	導軌	零排	地排
P11389	AS-2U-01B	AS-2U-01W	1	0	0
P11389	AS-2U-01PB	AS-2U-01PW	1	0	0

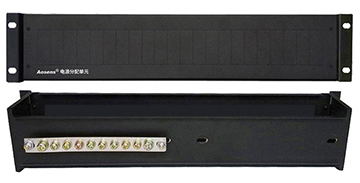

P11489	AS-2U-02B	AS-2U-02W	1	0	1

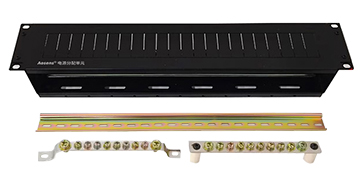

P11489	AS-2U-02PB	AS-2U-02PW	1	0	1

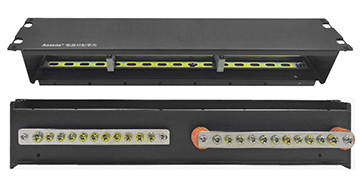

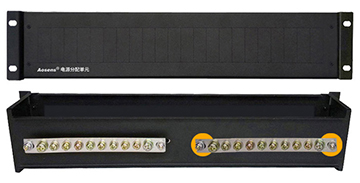

P11589	AS-2U-03B	AS-2U-03W	1	1	1

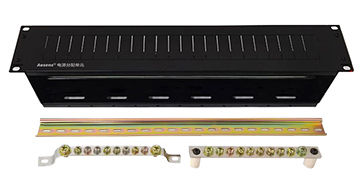

P11589	AS-2U-03PB	AS-2U-03PW	1	1	1

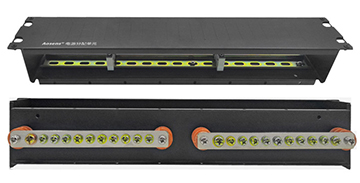

P11689	AS-2U-04B	AS-2U-04W	1	2	0
P11689	AS-2U-04PB	AS-2U-04PW	1	2	0

說明：上表中的零排、地排均為1820型11孔銅排


P02：一地	P03：一零一地	P04：兩零


02：一地	03：一零一地	04：兩零

2U標準箱選型

PR	規格型號		配置
PR	風雅黑	電信灰	導軌	零排	地排
Y10729	AS-2U-P01B	AS-2U-P01W	1	0	0
Y20888	AS-2U-P02B	AS-2U-P02W	1	1	1
Y31047	AS-2U-P03B加深	AS-2U-P03W加深	1	1	1


P01：無零排、無地排	P02：配一零排、一地排	P03：加深箱體，配一零排、一地排
尺寸（寬高深）：4838968mm	尺寸（寬高深）：4838968mm	尺寸（寬高深）：48313068mm

2U定制案例

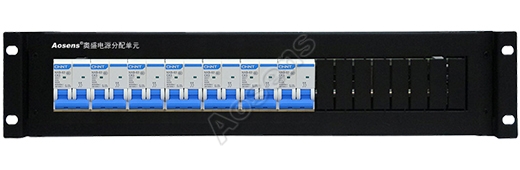

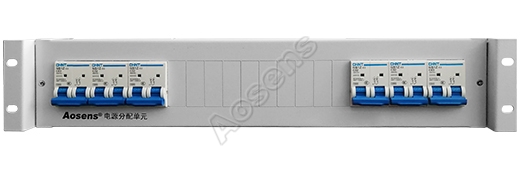

2U01配置：2P正泰交流空開，AB雙路輸入63A 2P，每路輸出16A 2P*2	2U02配置：2P正泰直流空開，雙路輸入32A 2P，輸出16A2P *6

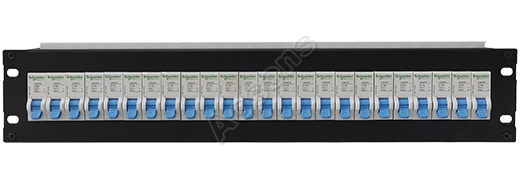

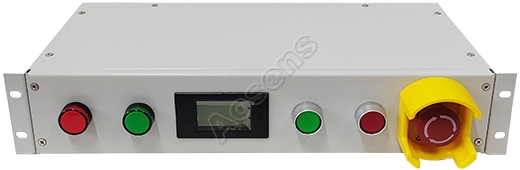

2U03配置：C14插座輸入，2P正泰開關，急停開關，數顯表，指示燈，輸出10A插座*5	2U04配置：輸入正泰1P63A，輸出1P10A*23

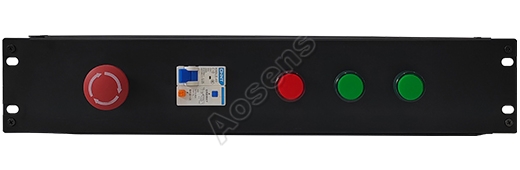

2U05配置：正泰1P漏電保護開關，急停開關，指示燈	2U04配置：輸入2P32A，輸出2P 10A*6，總顯示電流電壓表

3U機架式配電單元

3U產品參數

產品系列	加厚箱	經濟型標準箱
產品系列	凹面板	矮箱凹面板（A）	工程箱平面板（G）	普惠矮箱平/凹（P）	普惠箱加深（P）
產品尺寸（寬深高）	485x130x133mm	485x77x133mm	485x75x133mm	483x68x134mm	485x130x134mm
主要材質（冷軋鋼板）	厚1.5mm	厚1.5mm	厚1.5mm	厚1.2mm	厚1.2mm
產品重量	≈3KG	≈2.5KG	≈2.2KG	≈2.3KG	≈2.6KG
標準空開容量	22P	22P	22P	22P	22P
進出線方式	上下左右后	上下左右	上下后	上下左右	上下左右
掛板說明	帶上掛板、選配下掛板	帶上下掛板	無上、下掛板	無上、下掛板	帶上掛板、選配下掛板

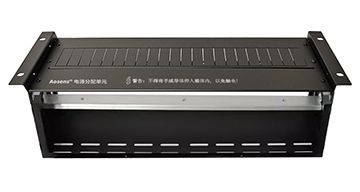

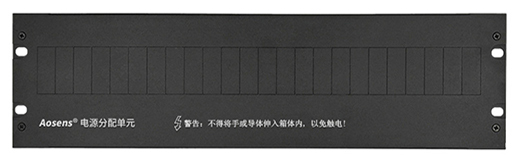

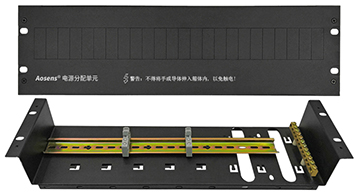

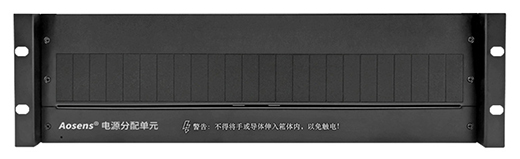

3U凹面板	3U平面板

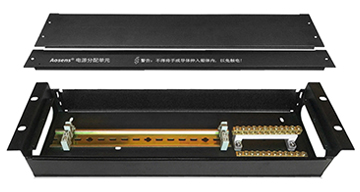

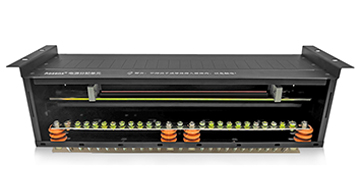

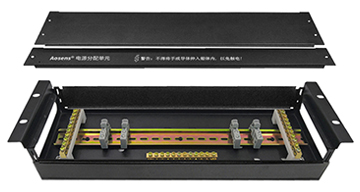

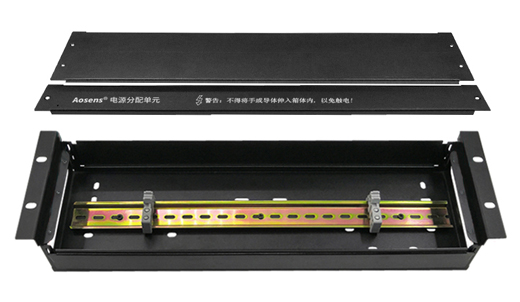

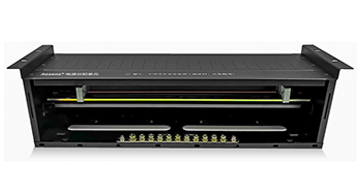

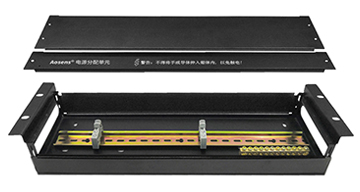

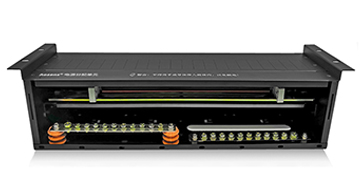

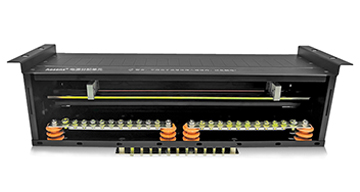

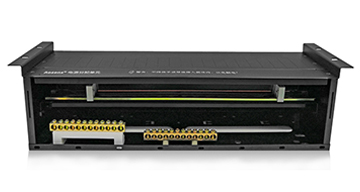

3U加厚箱選型

PR	規格型號		配置
PR	風雅黑	電信灰	導軌	零排	地排

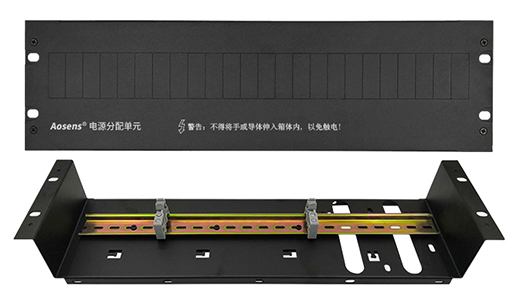

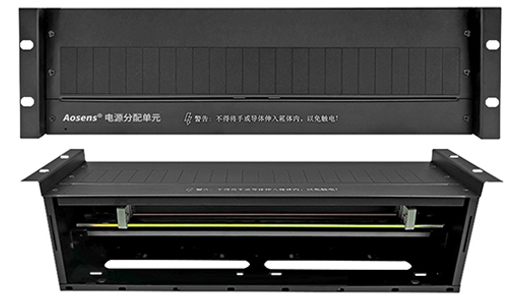

P13259	AS-3U-01B	AS-3U-01W	1	0	0

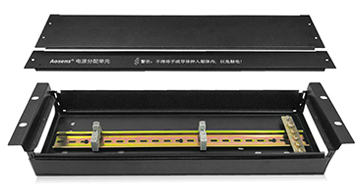

P23358	AS-3U-02B	AS-3U-02W	1	0	1

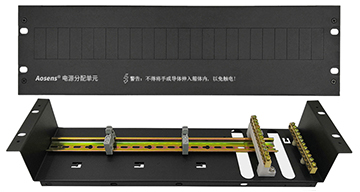

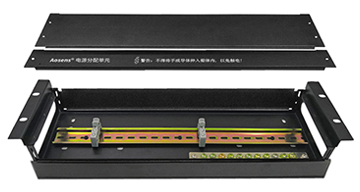

P33557	AS-3U-03B	AS-3U-03W	1	1	1

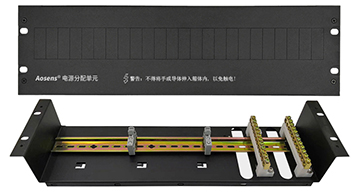

P43756	AS-3U-04B	AS-3U-04W	1	2	1

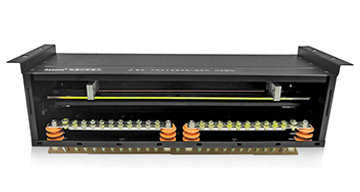

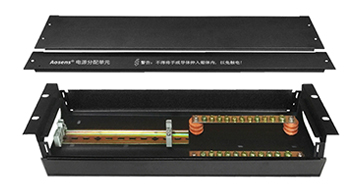

P53855	AS-3U-05B	AS-3U-05W	1	2	1長

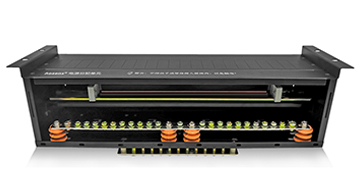

P63754	AS-3U-06B	AS-3U-06W	1	1長	1
P73853	AS-3U-07B	AS-3U-07W	1	1長	1長
P83952	AS-3U-08B	AS-3U-08W	1	2	2

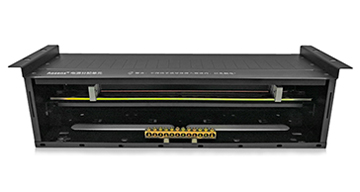

P93351	AS-3U-09B	AS-3U-09W	1	0	1橋
P13459	AS-3U-10B	AS-3U-10W	1	1橋	1橋
P23558	AS-3U-11B	AS-3U-11W	1	2橋	1橋

說明：零排、地排默認為1820型11孔短銅排，“長”表示23孔長，“橋”表示橋式銅排


配置02：一地	配置03：一零一地	配置04：兩零一地


配置05：兩零一長地	配置06：一長零一地	配置07：一長零一長地


配置08：兩零兩地	配置09：橋式一地	配置10：橋式一零一地

3U矮箱選型

PR	規格型號		配置
PR	風雅黑	電信灰	導軌	零排	地排
P13259	AS-3U-01B	AS-3U-01W	1	0	0
P23358	AS-3U-02B	AS-3U-02W	1	0	1
P33557	AS-3U-03B	AS-3U-03W	1	1	1
P43756	AS-3U-04B	AS-3U-04W	1	2	1
P53855	AS-3U-05B	AS-3U-05W	1	2	1長
P63754	AS-3U-06B	AS-3U-06W	1	1長	1
P73853	AS-3U-07B	AS-3U-07W	1	1長	1長

說明：零排、地排默認為1820型11孔短銅排，“長”表示23孔長，“橋”表示橋式銅排


配置02：一地	配置03：一地	配置04：橋式一零


配置05：一零一地	配置06：橋式一零一地	配置07：橋式一零一地

3U工程箱選型

PR	規格型號		配置
PR	風雅黑	電信灰	導軌	零排	地排
P13259	AS-3U-01B	AS-3U-01W	1	0	0
P23358	AS-3U-02B	AS-3U-02W	1	0	1
P33557	AS-3U-03B	AS-3U-03W	1	1	1
P43756	AS-3U-04B	AS-3U-04W	1	2	1

說明：零排、地排默認為1820型11孔短銅排，“長”表示23孔長，“橋”表示橋式銅排


配置02：橋式一零	配置03：橋式一零一地	配置04：橋式兩零

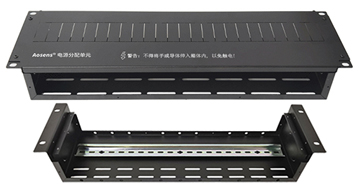

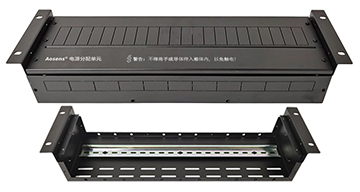

3U標準箱選型

PR	規格型號		配置
PR	風雅黑	電信灰	導軌	零排	地排
Y10939	AS-3U-P01B	AS-3U-P01W	1	0	0
Y21058	AS-3U-P02B	AS-3U-P02W	1	1	1
Y31667	AS-3U-P05B加深	AS-3U-P05W加深	1	1	1


P01：無零排、無地排	P02：配一零排、一地排	P03：加深箱體，配一零排、一地排

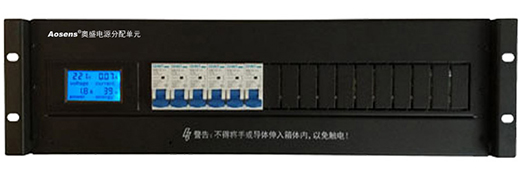

3U定制案例

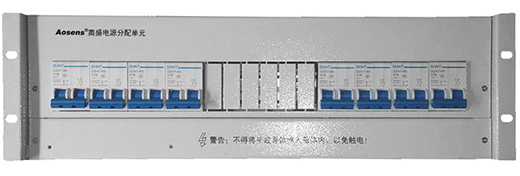

3U01配置：正泰63A2P空開，輸出6位16A插座帶獨立1P16A空開	3U02配置：輸入2P32A，1P防雷保護，總顯電流電壓表，輸出8路1P10A

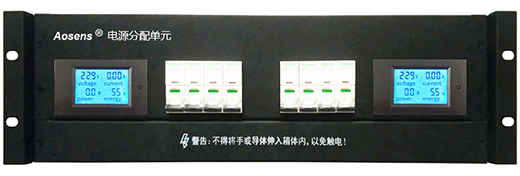

3U03配置：正泰63A2P空開，輸出6位16A1P空開	3U04配置：AB雙路輸入1P32A，輸出各3路1P10A，兩路數顯表

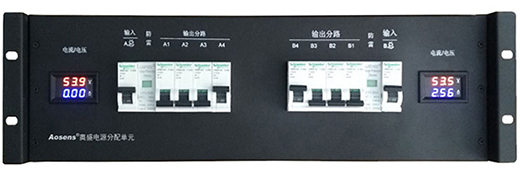

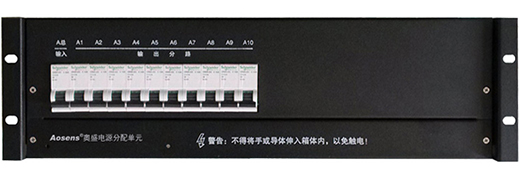

3U05配置：AB雙路1P32A輸入，4路1P10A輸出，雙路數顯電流電壓，雙路防雷保護	3U06配置：輸入1P32A，輸出10路1P10A

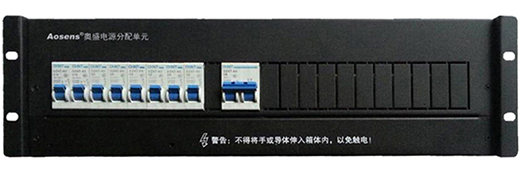

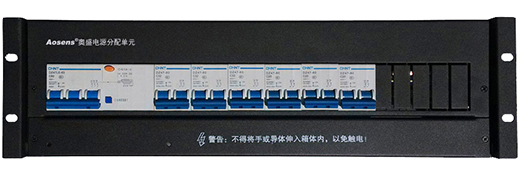

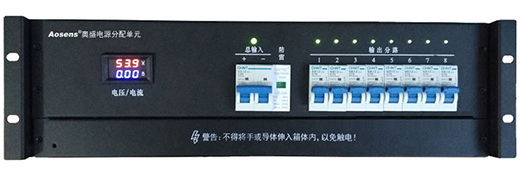

3U07配置：正泰交流輸入3P 63A漏保空開，輸出6位2P 16A空開	3U08配置：輸入2P32A，輸出8路1P10A

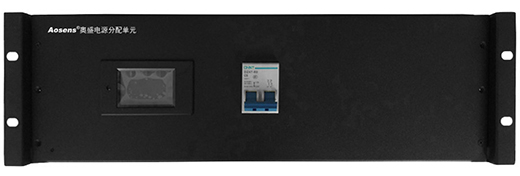

3U09配置：正泰32A2P空開，帶數顯電表	3U10配置：AB雙路輸入2P32A，輸出各3路2P16A

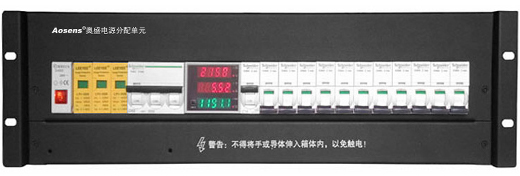

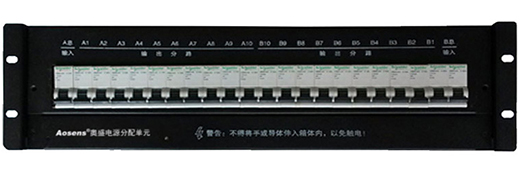

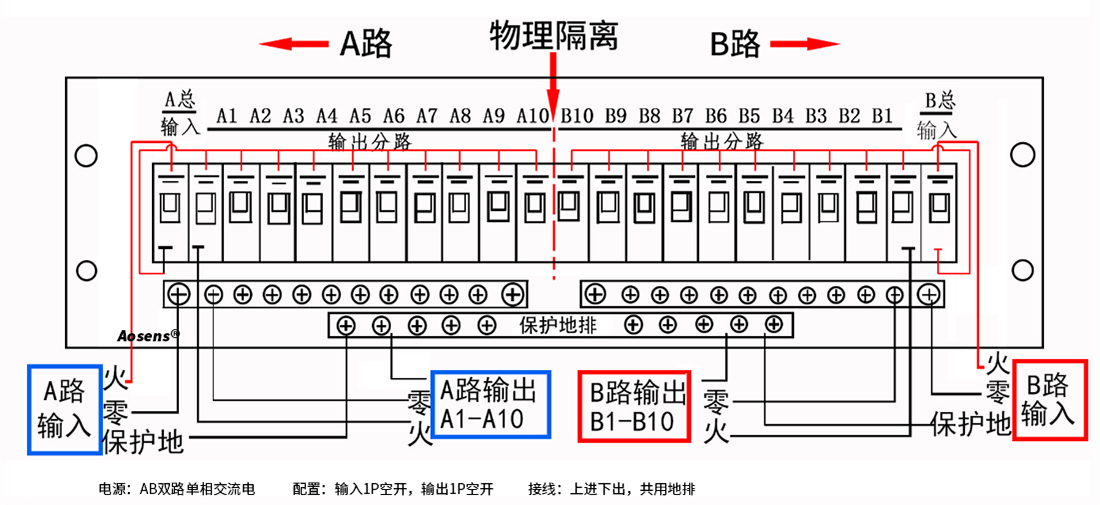

3U11配置：施耐德空開交流輸入3P32A，3P防雷保護，數顯電流電壓功率，輸出11路1P10A	3U12配置：施耐德直流AB雙路輸入1P32A，每路輸出10路1P10A

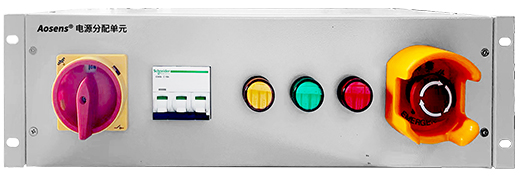

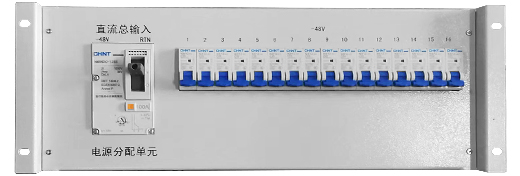

3U13配置：施耐德3P輸入，轉換開關、急停開關、指示燈	3U14配置：正泰直流DC-48V輸入00A，輸出16位1P10A

4U機架式配電單元

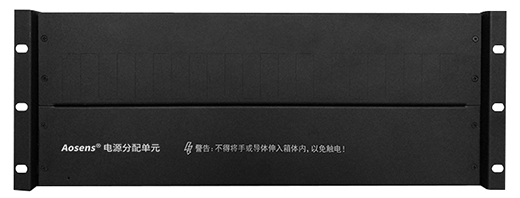

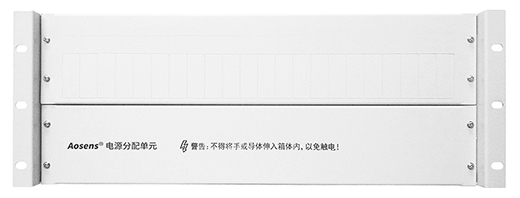

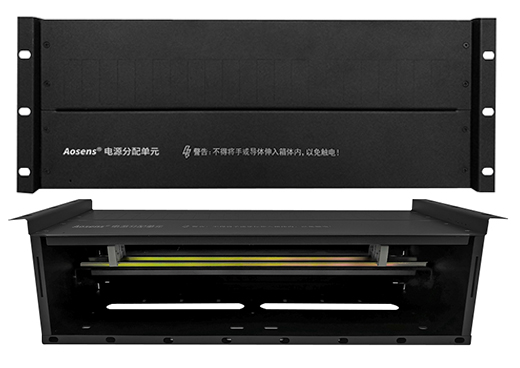

4U加厚箱參數

尺寸	485x130x177mm(寬x深x高)	重量	2KG	安裝方式	19英寸機架式安裝
特點	可裝24個1P空開（63A及以下規格），零排、地排可安裝箱體背面，不帶上下掛板


凹面板風雅黑RAL7021	凹面板電信灰 RAL7035

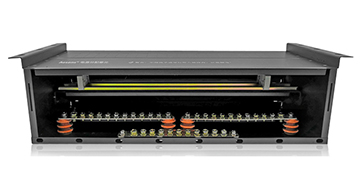

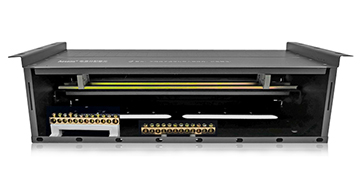

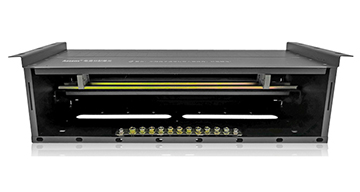

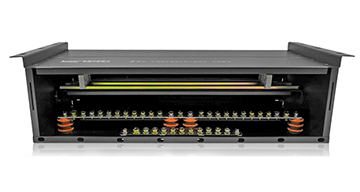

4U加厚箱選型

PR	規格型號		配置
PR	風雅黑	電信灰	導軌	零排	地排

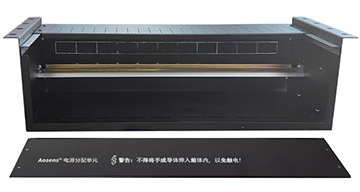

P13539	AS-4U-01B	AS-4U-01W	1	0	0
P23638	AS-4U-02B	AS-4U-02W	1	0	1

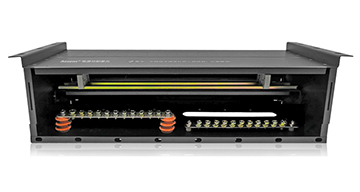

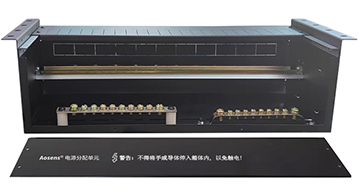

P33837	AS-4U-03B	AS-4U-03W	1	1	1
P43936	AS-4U-04B	AS-4U-04W	1	2	1
P54035	AS-4U-05B	AS-4U-05W	1	1長	1

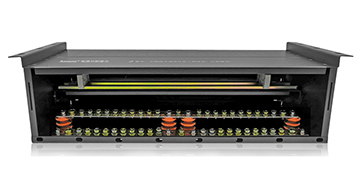

P64134	AS-4U-06B	AS-4U-06W	1	1長	1長

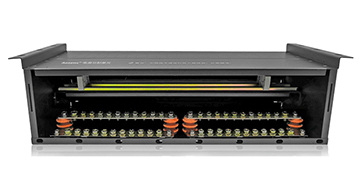

P74033	AS-4U-07B	AS-4U-07W	1	2	2
P84032	AS-4U-08B	AS-4U-08W	1	2	1長

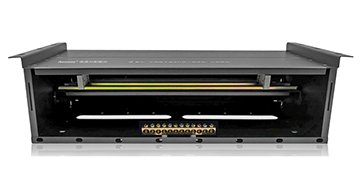

P93631	AS-4U-09B	AS-4U-09W	1	0	1橋
P13739	AS-4U-10B	AS-4U-10W	1	1橋	1橋
P23838	AS-4U-11B	AS-4U-11W	1	2橋	1橋

說明：零排、地排默認為1820型11孔短銅排，“長”表示23孔長，“橋”表示橋式銅排


配置02：一地	配置03：一零一地	配置04：兩零一地


配置05：一長零一地	配置06：一長零一長地	配置07：兩零兩地


配置08：兩零一長地	配置09：橋式一地	配置10：橋式一零一地

4U標準箱選型

PR	規格型號		配置
PR	風雅黑	電信灰	導軌	零排	地排
Y12629	AS-4U-P01B	AS-4U-P01W	1	0	0
Y22798	AS-4U-P02B	AS-4U-P02W	1	1	1
Y32897	AS-4U-P03B	AS-4U-P03W	1	1	1


配置01：無零無地	配置02：一地	配置03：一零一地

4U定制案例

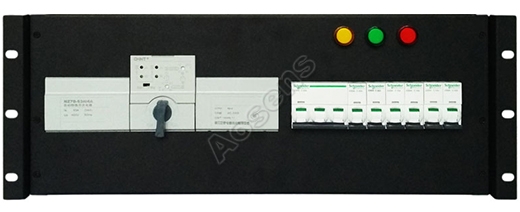

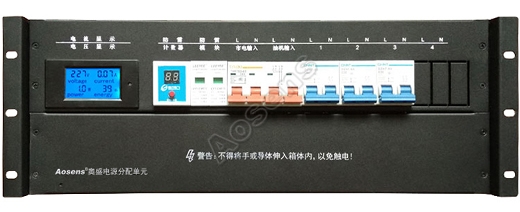

4U01配置：輸入2P，輸出2P*3路，2P防雷保護防雷計數，數顯電流電壓功率	4U02配置：ATS雙路輸入63A，輸出施耐德3P32A，1P10A*6

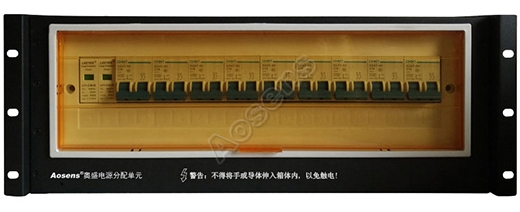

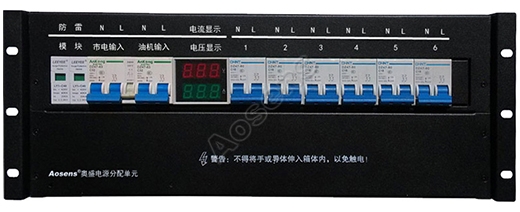

4U03配置：正泰市電輸入2P63A，油機輸入2P63A，輸出2P10A*6，數顯電流電壓	4U04配置：防塵透明蓋板，2P32A輸入，輸出8位2P10A，總輸入防雷保護

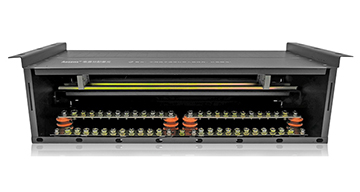

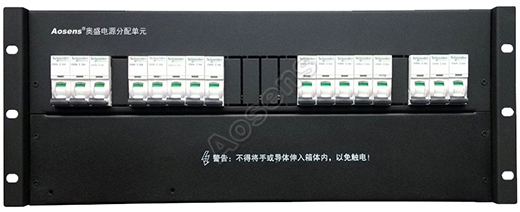

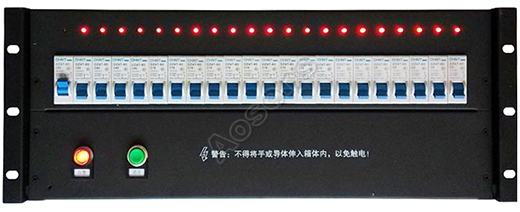

4U05配置：施耐德AB雙路1P輸入，分別輸出1P10A*7	4U08配置：輸入1P63A，輸出1P10A*21路帶分位指示燈，總輸入指示燈

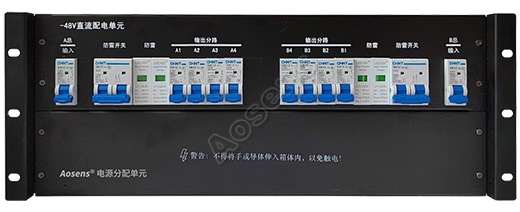

4U09配置：施耐德交流3P63A輸入，輸出ABC三路1P*16A，分相指示燈	4U10配置：AB雙路輸入1P63A，2P防雷保護，輸出1P16A4路2

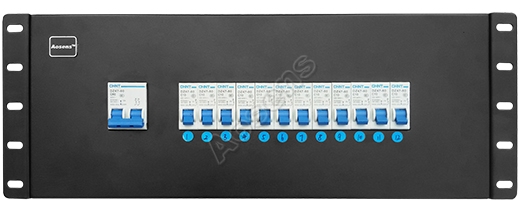

4U11配置：輸入正泰3P32A，帶急停開關，指示燈，ABC三相數顯電流電壓表	4U12配置：輸入2P32A，輸出12路1P10A

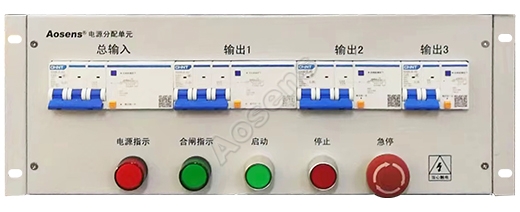

4U13配置：輸入2P32A，輸出8位2P16A帶獨立指示燈，2P防雷保護，數顯	4U14配置：輸入3P32A漏電保護，輸出3路3P16A，帶急停，停止，指示燈

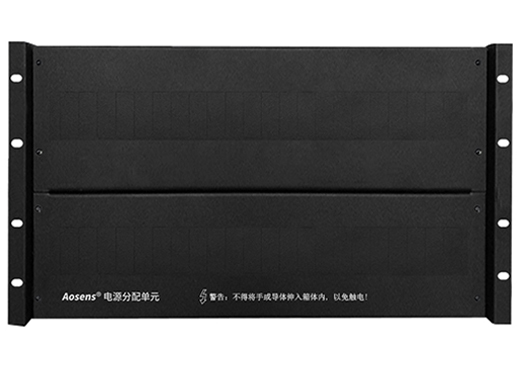

6U機架式配電單元

基本參數

尺寸	485x130x267mm(寬x深x高)	重量	6KG	安裝方式	19英寸機架式安裝	PR	P17239

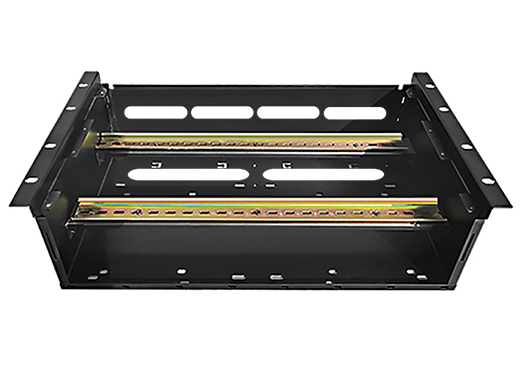

特點	兩排導軌，共可裝24*2個1P空開（63A及以下規格），零排、地排可安裝箱體內部，標配上掛板，下邊預留走線。可用于AB路布局，一排一路電。或上排裝兩表，下邊做輸出

6U定制案例

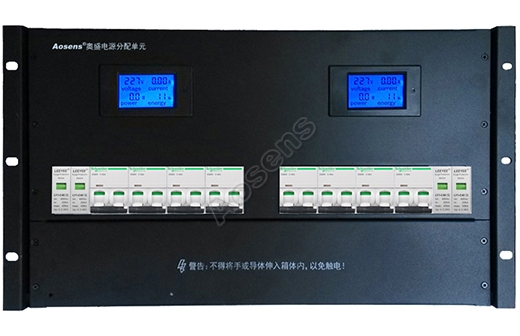

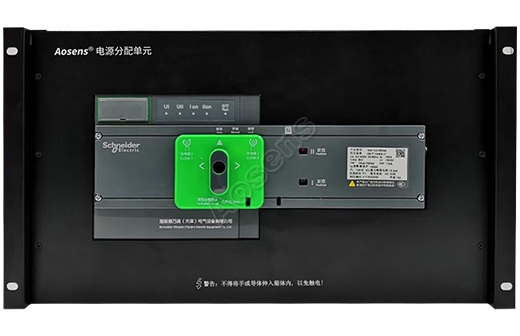

6U01配置：AB雙路輸入2P32A，輸出2P16A*3路，2P防雷保護，數顯電流電壓功率表	6U02配置：ATS雙電源自動切換雙路輸入單路輸出

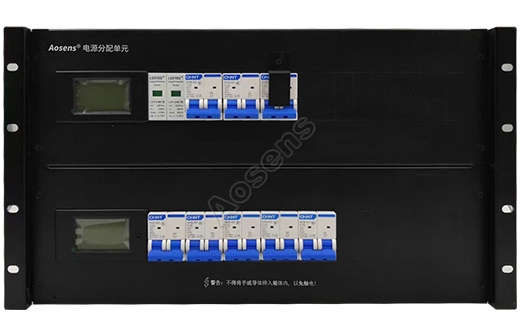

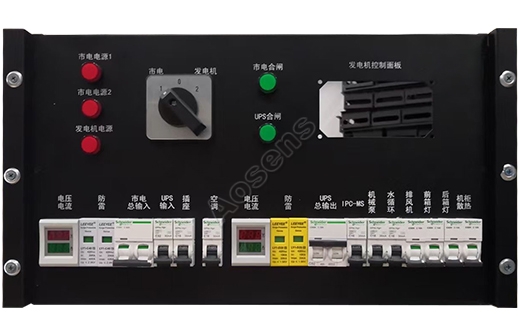

6U03配置：AB雙路輸入正泰市電輸入2P63A，UPS輸入輸出，UPS輸出2P10A*5，數顯電流電壓	6U04配置：市電發電機切換，2P施耐德輸入1P輸出，UPS2P輸入，1P輸出，智能表顯示

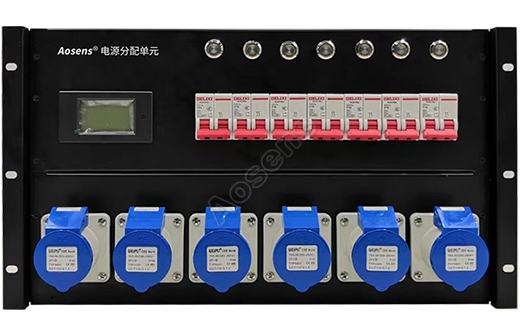

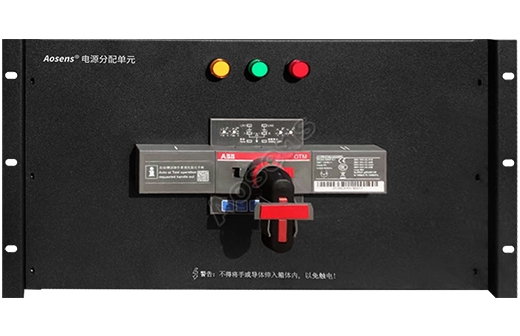

6U05配置：ATS雙電源自動切換，雙路輸入，單路輸出，帶指示燈	6U06配置：德力西2P16A空開，獨立控制工業插座2P+E 16A輸出，帶數顯表

8U機架式配電單元

基本參數

尺寸	485x130x356mm(寬x深x高)	重量	6KG	安裝方式	19英寸機架式安裝	PR	P17989

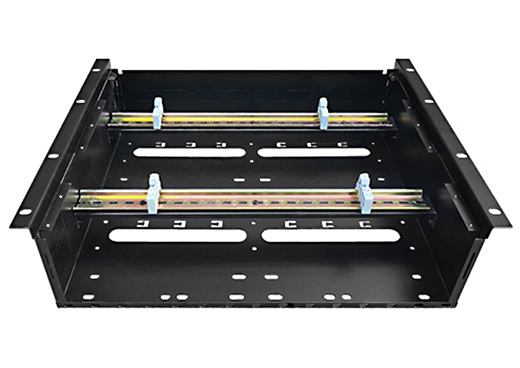

特點	兩排導軌，共可裝24*2個1P空開（63A及以下規格），零排、地排可安裝箱體內部，標配上掛板，下邊預留走線。可用于AB路布局，一排一路電。或上排裝兩表，下邊做輸出

8U定制案例

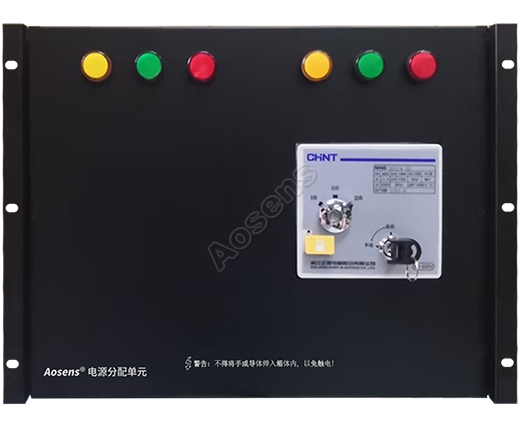

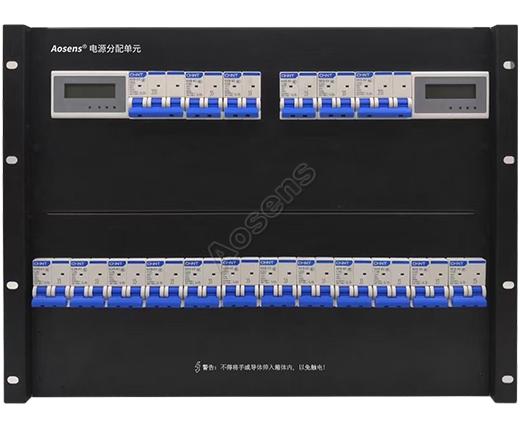

8U01配置：AB雙路輸入正泰交流空開，輸出2P空開8路*2，帶數顯表	8U02配置：正泰ATS自動切換雙路輸入380V 100A，雙路指示燈輸出單路

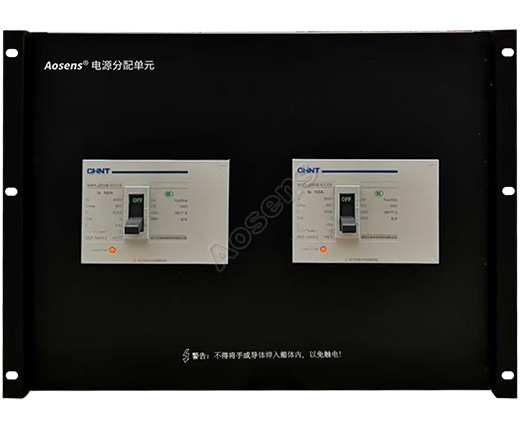

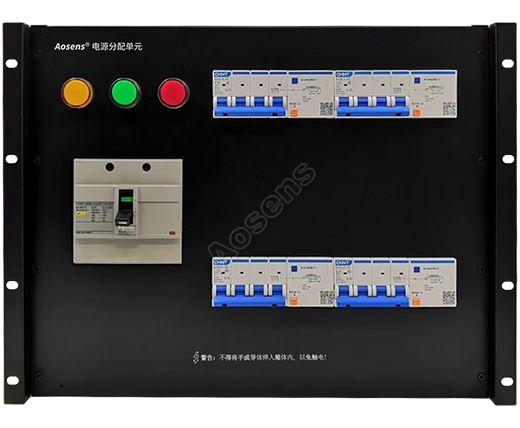

8U03配置：正泰市電輸入3P125A塑殼，輸出3P32A*3路漏電保護空開，總電源指示燈	8U04配置：正泰交流三相380V塑殼，兩路輸入，輸出


8U05配置：正泰3P380V塑殼輸入，4P40KA防雷保護，三相綜合電表與電源指示燈	8U06配置：銅排三相輸入125A施耐德空開，輸出8個3P32A空開

10U機架式配電單元

基本參數

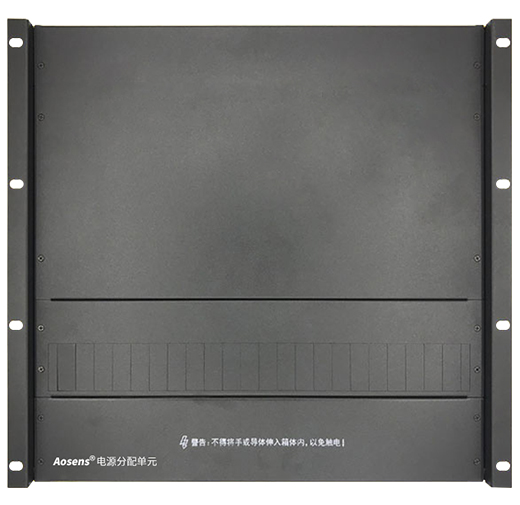

尺寸	485x130x445mm(寬x深x高)	重量	7.5KG	安裝方式	19英寸機架式安裝	PR	P18109

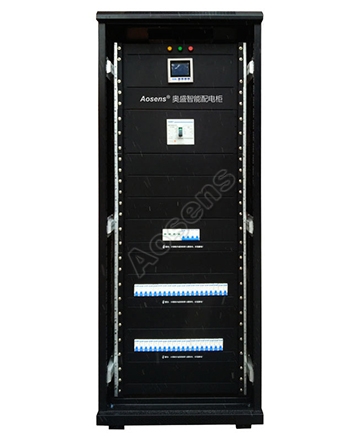

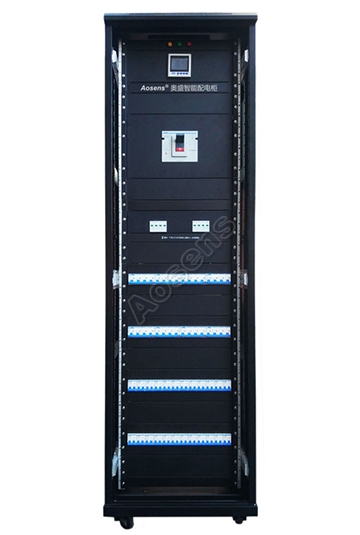

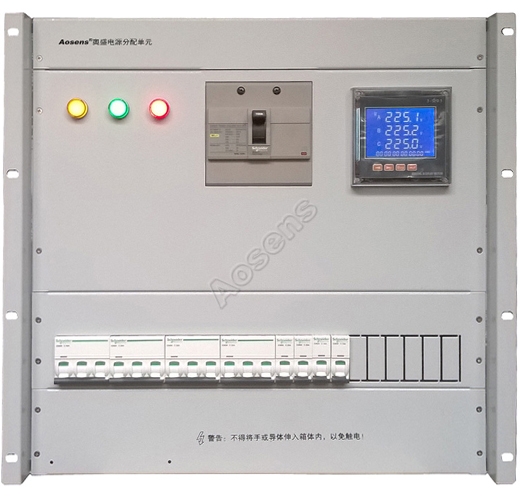

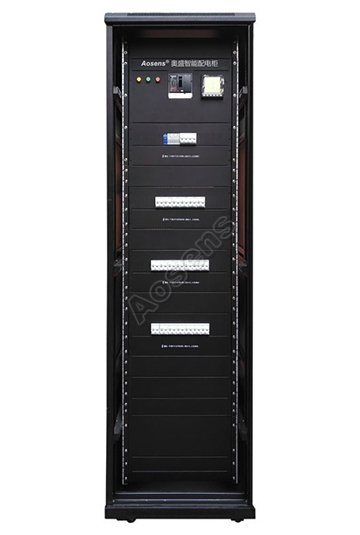

特點	一般用于配電柜的總輸入配電單元，可安裝塑殼/微斷總開關，單相/三相綜合數顯表，指示燈，防雷保護，和一些輸出微斷空開。設計為一排導軌，共可裝24個1P空開（63A及以下規格），零排、地排可安裝箱體內部，標配上掛板，下邊預留走線。

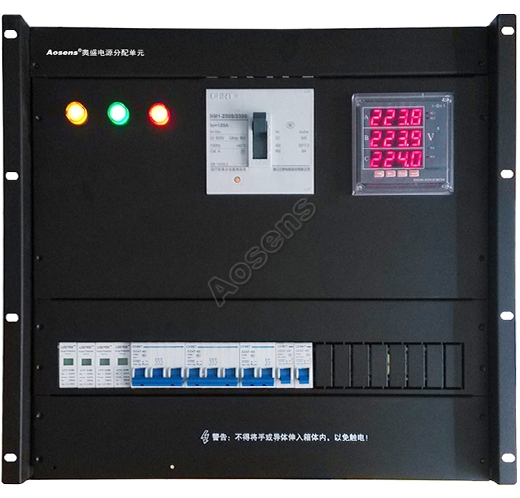

10U定制案例

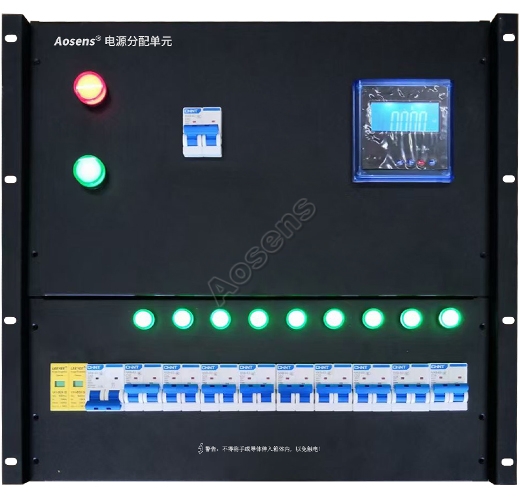

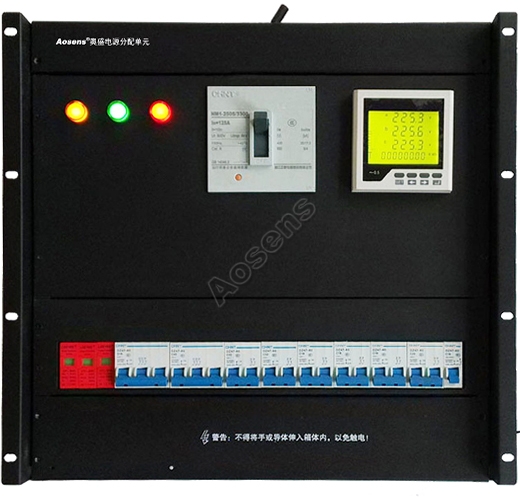

10U01配置：單相正泰2P輸入，數顯表，2P防雷，輸出9路2P空開	10U02配置：正泰三相塑殼輸入帶智能表，3P防雷保護，輸出3P，2P空開

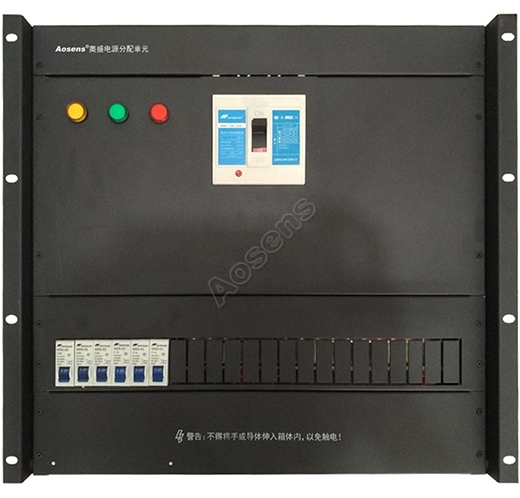

10U03配置：三相3P輸入空開，智能表，輸出2P漏電保護，2P空開*8	10U04配置：塑殼輸入，1P輸出空開，電源指示燈

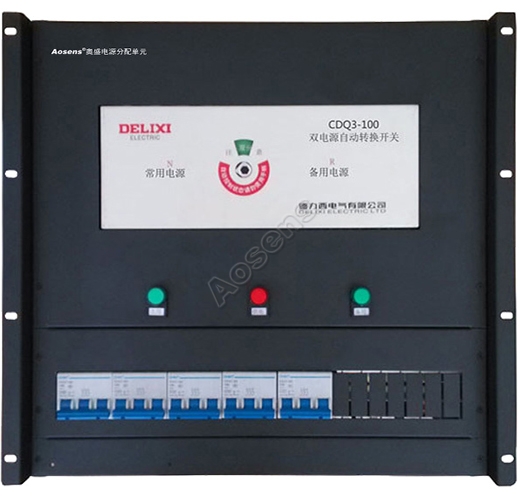

10U05配置：三相3P輸入，4P防雷保護，輸出2P，1P漏電保護，2P，3P空開	10U06配置：德力西ATS雙電源輸入，輸出3P*5個空開

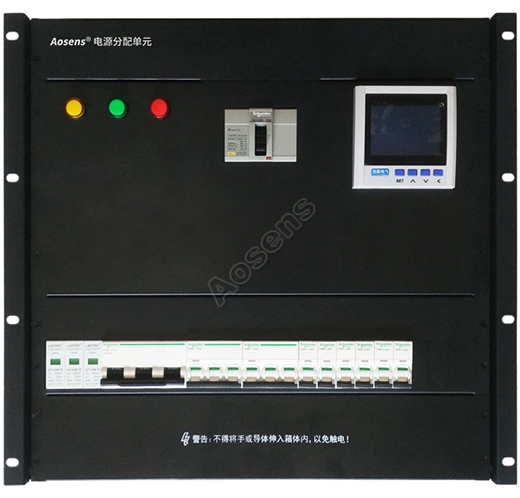

10U07配置：2P雙路輸入，雙數顯表，輸出2P空開*8，防雷保護	10U08配置：三相施耐德塑殼輸入，輸出3P防雷保護，3P空開，1P空開*6，數顯表

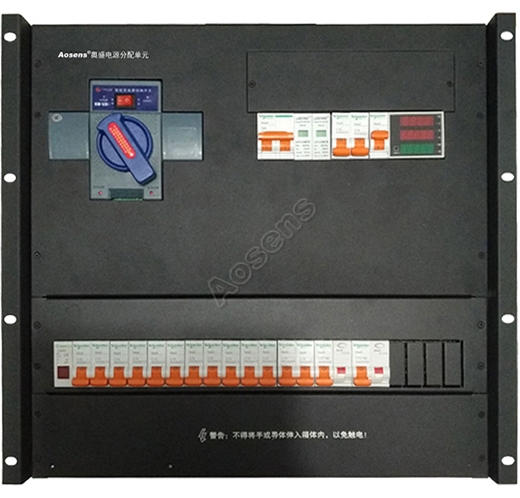

10U09配置：ATS雙電源輸入，輸出2P防雷保護，1P空開，指示燈	10U10配置：三相施耐德塑殼輸入，輸出3P防雷保護，3P空開，1P空開*6，數顯表
