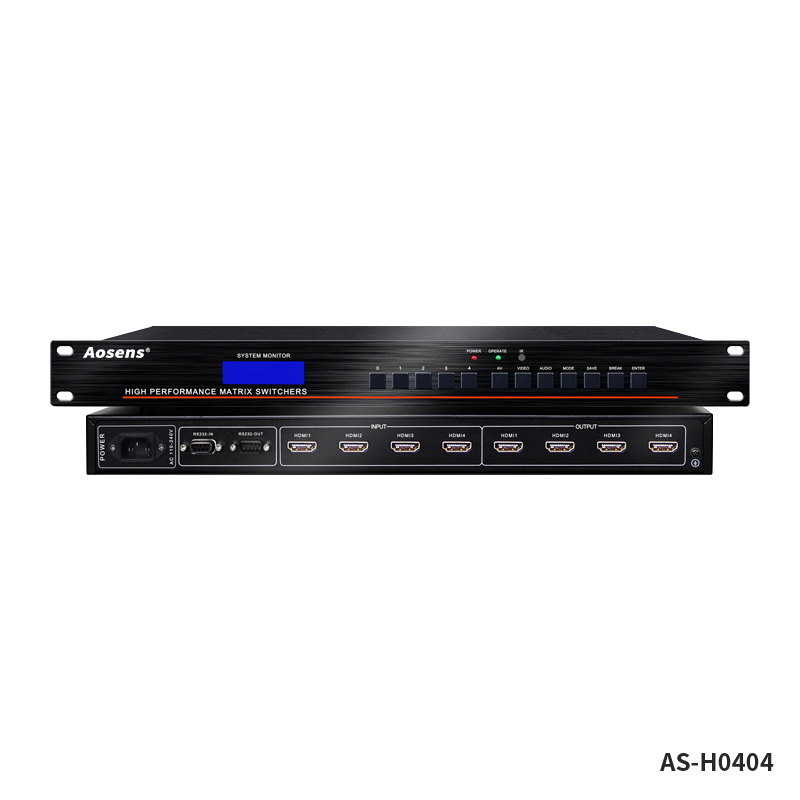

?HDMI矩陣4進4出 AS-H0404

矩陣4進4出的性能：

1. 4路HDMI信號輸入，4路HDMI信號輸出，完全交叉切換；

2. 支持高清1080P、支持3D、支持4K；

3. 長線輸入自動均衡——確保能對每個輸入進行獨立的自動的補償由于長距離傳輸或者使用低質量線村造成的信號損耗；

4. 在理想的環境下，支持輸入距離達到25米，輸出距離達到35米。

5. 支持藍光DVD24/50/60fs/HD-DVD/xvYCC。

6. 支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD。

7. 支持HDMI 1.3a、HDCP 1.3、HDCP 1.4、以及DVI 1.0協議。支持高色深，以及高達6.5Gbps速率；

8. HDCP兼容——確保有內容保護的媒體能正常顯示與其它HDCP兼容設備的協同使用；

9. 全貼片SMD工藝，特有ESD靜電保護功能；

10. 本產品帶有斷電現現場切換記憶保護；

11. 具有1路RS-232通訊接口；支持RS-232轉RS-485通信接口；

HDMI矩陣4進4出的特點：

1. 內置8組場景存儲功能，可以在設備上保存32種常用模式或特定模式，當使用的時候即可直接調用；

2. 兼容市場所有同類產品的代碼和指令；

3. 矩陣面板采用歐姆龍按鍵，經久耐用，靈敏度高，觸感舒適；

4. 人性的電腦軟件界面，可控制矩陣常規切換、分配、情景存儲和調用、輪詢、賬戶設置等功能；

5. 兼容市面上所有的中控系統，增加了輸入輸出通道指令，使編程更加高效、更加簡單、更加靈活；

HDMI矩陣切換器4進4出的控制方式：

1. 按鍵控制：設備前面板上的按鍵可以操控矩陣的所有動作；

2. 遙控控制：設備標配一個遙控器，使用遙控器操控矩陣的所有動作；

3. RS-232/485控制：通過RS-232/485使矩陣和電腦連通，在電腦上安裝巴越的矩陣專用管理軟件就可以操控矩陣的所有動作；

4. 拼接軟件控制：在大屏拼接系統中，可以通過大屏的拼接軟件操控矩陣的所有動作。

5. 觸摸屏控制：觸摸屏通過WIFI方式跟矩陣傳輸數據和指令，進而操控矩陣的所有動作；（選配）

6. 中控控制：矩陣設備兼容其他廠家的代碼和指令，使用中央控制器來操控矩陣所以動作；(可以選配)

HDMI矩陣4進4出的技術參數：

1. 協議：支持HDCP1.3協議，支持HDMI1.3協議，支持HDMI1.4協議，兼容DVI1.0協議；

2. 接口帶寬:6.5Gbps,全數字；

3. 切換速度：50 ns；

4. 接口：HDMI-D母接口；

5. 串行控制接口：RS-232接口；

6. 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位；

7. 串行控制口結構：2 = TX, 3 = RX, 5 = GND；

8. 控制程序：BAMOONMM；

HDMI矩陣4進4出的規格：

1. 電源：100VAC ~ 240VAC, 50/60 Hz, 自適應電源；

2. 溫度：儲存、使用溫度: -20°~ +70°C；

3. 濕度：儲存、使用濕度:10% ~ 90%；

4. 功率：20w；

5. 機箱尺寸：483mm（長）x 210mm（寬） x45mm（高）；

6. 產品重量：4.0kg；

7. 平均故障間隔時間MTBF：78000 小時；

HDMI矩陣8進8出 AS-H0808

★為保證設備為品牌廠家自行研發生產，而非OEM產品，要求品牌廠家提供音視頻矩陣切換系統軟件著作權證書彩色復印件加蓋廠家鮮章。

HDMI矩陣8進8出的主要特點：

1. 8路HDMI信號輸入，8路HDMI信號輸出，可交叉切換；

2. 8路全解密HDCP，可以通過所有格式的HDMI信號；

3. 可以同時支持8路藍光播放器的HDMI信號輸入；

4. 自動讀取保存EDID，適合所有品牌的顯示設備；

5. 支持高清分辨800*600---2560*1600，支持1080P，支持3D；

6. 高亮藍光液晶顯示屏，鋁拉絲面板材質；

7. 寬幅電源110-240V，雙串口設置，一路網口；

8. 出廠配置控制方式：電腦軟件控制、按鍵控制、遙控器控制；

9. 輸入和輸出都帶有放大功能，使用普通的線纜，輸入傳輸距離可達35米，輸出傳輸距離可達45米，使用帶放大的線纜，輸入傳輸距離可達60米，輸出傳輸距離可達80米。

HDMI矩陣8進8出的特點：

1. 8路HDMI信號輸入；8路 HDMI信號輸出。

2. 專業處理器，F(xiàn)PGA可編程邏輯陣列電路，性能更穩定，運行速度更快，系統更穩定；

3. 美國6.5GHz高帶寬芯片，高速數字交換技術，圖像清晰，解決串?dāng)_、重影與拖尾現象。

4. 兼容 HDMI 1.3版本、1.4版本，符合 HDCP 標準，支持信號時序重整, CEC, 36位真彩技術；

5. 支持數字高清，支持3D視頻信號顯示。支持高清分辨800*600--2560*1600，支持1080P，支持3D；

6. 使用普通的線纜，輸入傳輸距離可達35米，輸出傳輸距離可達45米，使用帶放大的線纜，輸入傳輸距離可達60米，輸出傳輸距離可達80米；

7. 支持無縫集成CMMAW技術和CCSEB電源管理技術；

8. EDID自動編輯，讀取速度快；

9. 內置輪循切換功能，內置16組場景存儲功能，能直接在面板操作；

10. 支持藍光DVD24/50/60fs/HD-DVD/xvYCC；

11. 支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；

12. 特有TCP/IP網絡控制管理功能，能通過以太網控制；(選配)

13. 全貼片SMD工藝，特有ESD靜電保護功能；

14.設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性；

15. 具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換；

16. 產品帶有斷電現現場切換記憶保護。

HDMI矩陣8進8出控制方式：

1. 按鍵控制：設備前面板上的按鍵可以操控矩陣的所有動作。

2. 遙控控制：使用遙控器操控矩陣的所有動作。

3. 矩陣軟件控制：在電腦上安裝伊巴度的矩陣專用管理軟件，就可以完全操控矩陣的所有動作。

4. 拼接軟件控制，觸摸屏控制(可以選配），中控控制，網絡控制(可以選配），第三方設備控制。

HDMI矩陣8進8出規格：

1. 電源：110VAC～240VAC，50/60Hz,自適應電源。

2. 溫度：儲存、使用溫度：-20℃～+70°C。

3. 濕度：儲存、使用濕度：10%～90%。

4. 平均故障間隔時間：70,000小時。

5. 產品尺寸：483 * 280 * 65（mm） (19寸標準1.5U機箱)。

6. 重量：6.0Kg。

7. 功耗：20W。

HDMI矩陣8進8出的參數：

1. 協議：支持HDCP1.3協議，支持HDMI1.4協議，兼容DVI1.0協議。

2. 接口帶寬：6.5Gbps（-3dB）滿載。

3. 像素帶寬：225MHz,全數字。

4. 支持分辨率：1920x1200P@ 60_24bit,HDTV:1920x1080P@60_36bit，2048x1600P。

5. 信號類型：HDMI規范中的HDMI-A全數字T.M.D.S.信號。

6. 信號強度：T.M.D.S +/- 0.4Vpp。

7. 接口：HDMI-A母接口。

8. 切換速度：100ms。

9. 信噪比：≥96dB。

10. 回波損耗：-50dB@5MHz。

11. 控制協議：9600波特，8 位，1個停止位，無奇偶校驗。

12. 串行控制接口：2 = TX, 3 = RX, 5 = GND。
