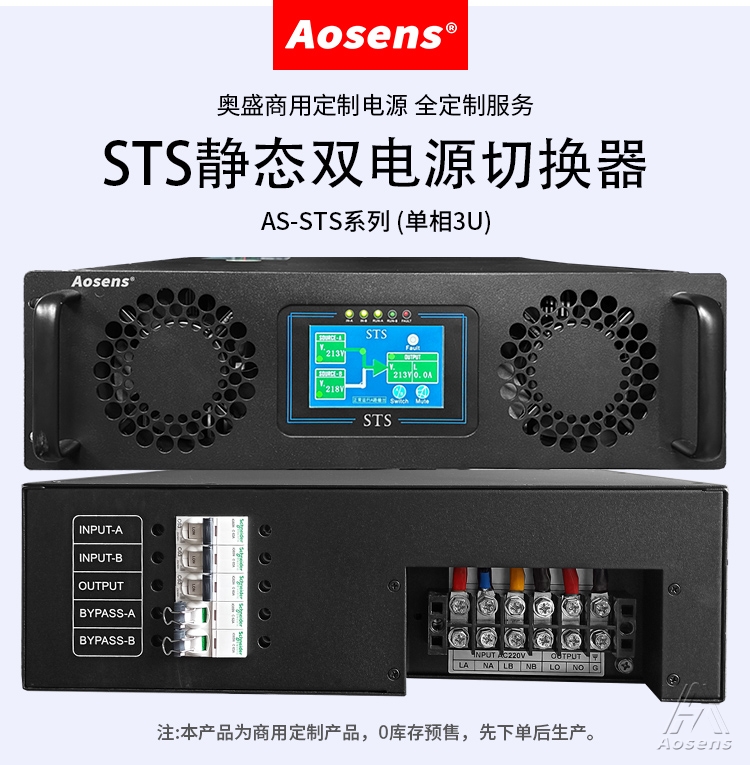

AS-STS 單相3U 63A 100A 125A160A 雙電源靜態切換器端子輸出

主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。
典型切換時間≦5ms（毫秒）。
電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。
電源A異常時，STS自動切換至電源B帶載。
電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。
電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換AB路。

型號：AS-STS

標簽： STS

3U 19機架式 63~125A 220V

【產品簡介】

STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。

STS靜態轉換開關采用可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。

應用示意圖

● 主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。

● 全機PCB采用SMT貼片技術，三防保護。

● 典型切換時間≦5ms（毫秒）。

● 電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。

● 電源A異常時，STS自動切換至電源B帶載。

● 電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。

● 電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換A\B路。

● RS485通訊接口，干接點接口（選配）。

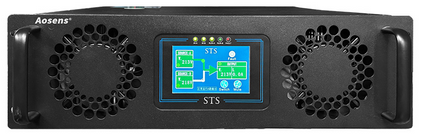

● 彩色觸摸屏LCD顯示（選配）

型號： 1P切火線，2P切零火	AS-STS-1163/1P AS-STS-1163/2P			AS-STS-11100/1P AS-STS-11100/2P	AS-STS-11125/1P AS-STS-11125/2P
額定電流：	63A		100A		125A
輸入電壓：	單相220V ±15% (其它規格可訂做)
輸出電壓：	同輸入
工作頻率：	50Hz/60Hz
斷電切換時間：	≤5ms;
切換方式：	自動/手動 先斷后合
切換要求：	同步/非同步均可斷電切換

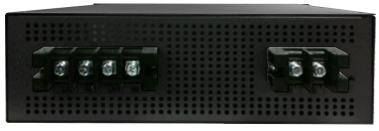

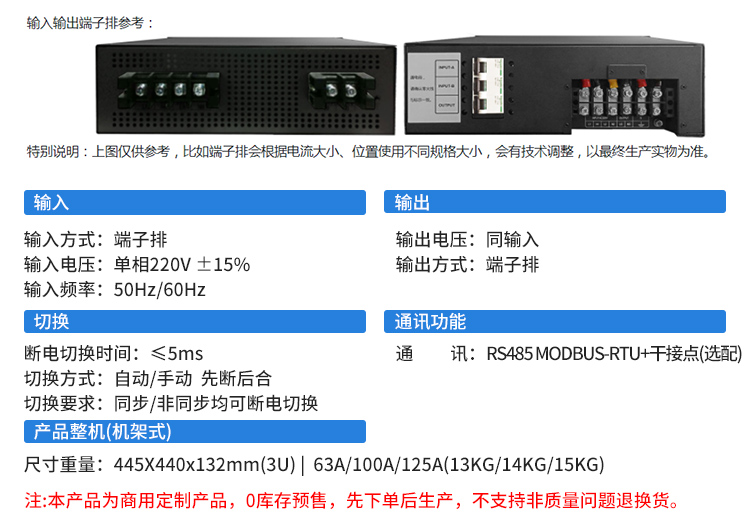

輸入方式：	端子排
輸出方式：	端子排
通訊接口：	RS485 MODBUS-RTU+干接點（選配）
顯示：	LED（標配） +LCD（選配）
負載峰值因數：	3：1
效率：	≧98%
冷卻方式：	風冷
最高溫升：	＜60 ⁰C;
允許工作溫度：	0-40⁰C
相對濕度：	0-90 % （不凝露）
安裝高度：	<1500 米海拔高度
尺寸(機架式)：	445X440x132mm(3U)
重量：	13KG	14KG				15KG

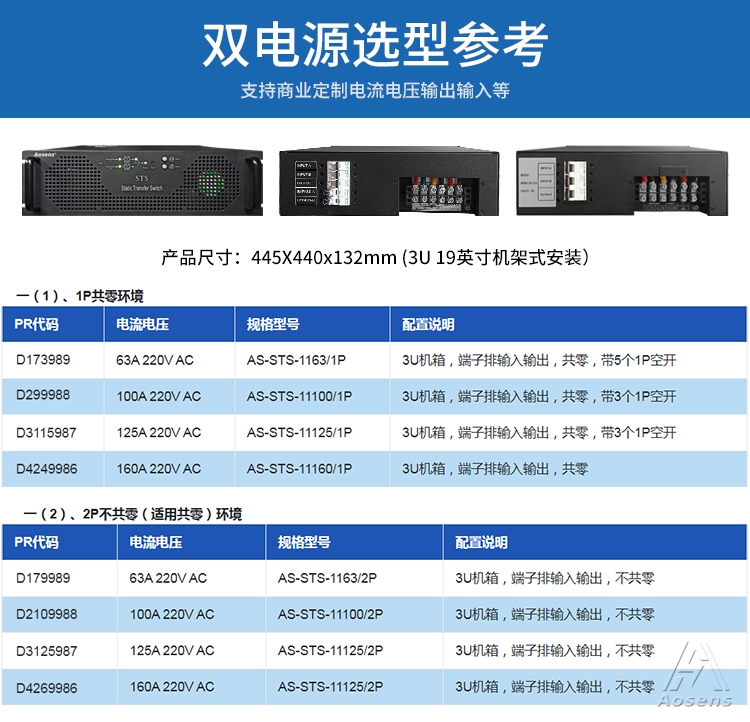

?產品尺寸：445X440x132mm（3U 19英寸機架式安裝）
?一、標準款選型：

一（1）、1P共零環境

PR代碼	電流電壓	規格型號	配置說明
D173989	63A 220V AC	AS-STS-1163/1P	3U機箱，端子排輸入輸出，共零，帶5個1P空開
D299988	100A 220V AC	AS-STS-11100/1P	3U機箱，端子排輸入輸出，共零，帶3個1P空開
D3115987	125A 220V AC	AS-STS-11125/1P	3U機箱，端子排輸入輸出，共零，帶3個1P空開
D4249986	160A 220V AC	AS-STS-11160/1P	3U機箱，端子排輸入輸出，共零

一（2）、2P不共零（適用共零）環境

PR代碼	電流電壓	規格型號	配置說明
D179989	63A 220V AC	AS-STS-1163/2P	3U機箱，端子排輸入輸出，不共零
D2109988	100A 220V AC	AS-STS-11100/2P	3U機箱，端子排輸入輸出，不共零
D3125987	125A 220V AC	AS-STS-11125/2P	3U機箱，端子排輸入輸出，不共零
D4269986	160A 220V AC	AS-STS-11160/2P	3U機箱，端子排輸入輸出，不共零

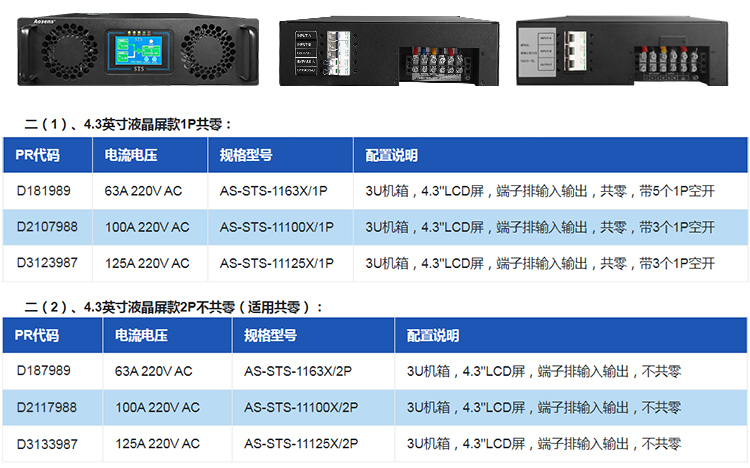

二（1）、4.3英寸液晶屏款1P共零：

PR代碼	電流電壓	規格型號	配置說明
D181989	63A 220V AC	AS-STS-1163X/1P	3U機箱，4.3''LCD屏，端子排輸入輸出，共零，帶5個1P空開
D2107988	100A 220V AC	AS-STS-11100X/1P	3U機箱，4.3''LCD屏，端子排輸入輸出，共零，帶3個1P空開
D3123987	125A 220V AC	AS-STS-11125X/1P	3U機箱，4.3''LCD屏，端子排輸入輸出，共零，帶3個1P空開

二（2）、4.3英寸液晶屏款2P不共零（適用共零）：

PR代碼	電流電壓	規格型號	配置說明
D187989	63A 220V AC	AS-STS-1163X/2P	3U機箱，4.3''LCD屏，端子排輸入輸出，不共零
D2117988	100A 220V AC	AS-STS-11100X/2P	3U機箱，4.3''LCD屏，端子排輸入輸出，不共零
D3133987	125A 220V AC	AS-STS-11125X/2P	3U機箱，4.3''LCD屏，端子排輸入輸出，不共零
