?1U 19英寸機架式 10-16A 220V
【產品簡介】
STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。
STS靜態轉換開關采用可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。
● 主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。
● 典型切換時間≦5ms（毫秒）。

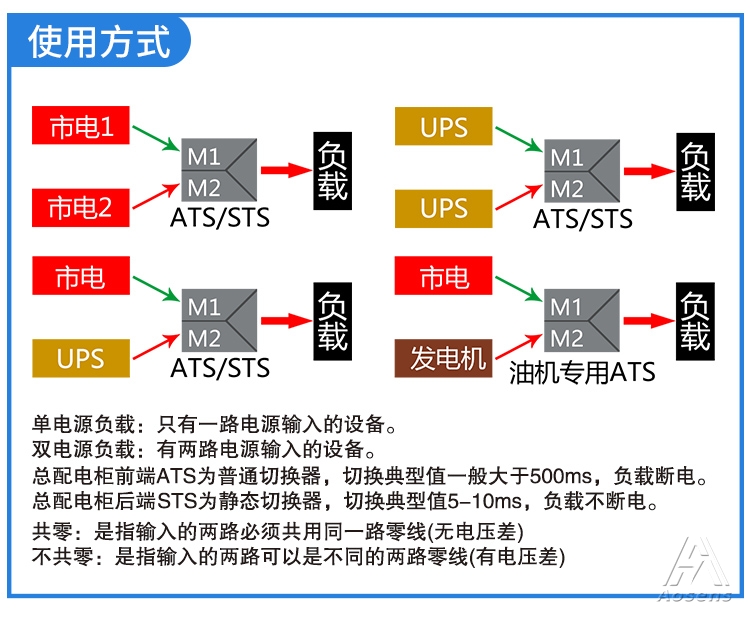

● 電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。
● 電源A異常時，STS自動切換至電源B帶載。
● 電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。
● 電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換A\B路。
型號： | AS-STS-1110/1P、AS-STS-1110/2P |
額定電流： | 16A |
輸入電壓： | 單相220V ±15%（其它規格可訂制） |
輸出電壓： | 同輸入 |
工作頻率： | 50Hz/60Hz |
斷電切換時間： | ≤5ms; |
切換方式： | 自動/手動 先斷后合 |
切換要求： | 同步/非同步均可斷電切換 |
輸入方式: | 插座 IEC C20 配電源線 |
輸出方式: | 插座 IEC C19*1+C13*8 (選配國標、美規、英規、萬用插座) |
通訊接口: | RS-485 MODBUS-RTU(選配) |
顯 示: | LED |
負載峰值因數： | 3：1 |
效 率： | ≧98% |
冷卻方式： | 自冷 |
最高溫升： | ＜60 0C; |
允許工作溫度： | 0-400C |
相對濕度： | 0-90 % （不凝露） |
安裝高度： | <1500 米海拔高度 |
尺寸(機架式)： | 445X440x44mm(1U) |
重量： | 8.5KG |
?
| PR代碼 | 電流電壓 | 規格型號 | 配置說明 |
| D125989 | 10A 220V AC |

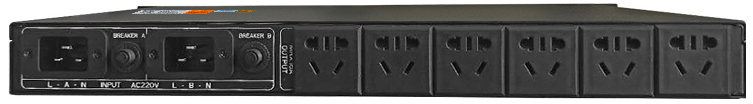

AS-STS-1110H/1P | 1U機箱，10A輸入，共零，輸出6位10A五孔插座 |
| D233988 | 16A 220V AC | AS-STS-1116H/1P | 1U機箱，16AC20輸入，共零，輸出6位10A五孔插座 |
| D328987 | 10A 220V AC | AS-STS-1110H/2P | 1U機箱，10A輸入，不共零，輸出6位10A五孔插座 |
| D437986 | 16A 220V AC | AS-STS-1116H/2P | 1U機箱，16AC20輸入，不共零，輸出6位10A五孔插座 |
| PR代碼 |
電流電壓 |
規格型號 |
配置說明 |
| D533985 | 16A 220V AC | AS-STS-1116/1P | 1U機箱，16AC20輸入，共零，輸出C19*1、C13*8 |
| D637986 | 16A 220V AC | AS-STS-1116/2P | 1U機箱，16AC20輸入，不共零，輸出C19*1、C13*8 |
