AS-RSTS-xx/220-xk系列電力、通信專用逆變電源是一種先進的不間斷供電系統，交直流系統完全隔離，可以為您的精密設備提供可靠、優質的交流電源，廣泛應用于電力、通信、太陽能等電力系統。標準機架式設計，容易安裝維護。
AS-RSTS-xx/220-xk系列逆變電源采用純在線式雙變換的的設計拓撲結構，在交流輸入模式工作時，交流輸入電壓被調整為高精度的純正弦波電壓；市電與直流工作輸出零毫秒切換；尤其適用于服務器，工控等精密設備。
AS-RSTS-xx/220-xk系列逆變器采用后備式設計方式，當市電異常時直接從直流系統上提供后備電源，根據用戶需要可以設定直流或者市電優先的工作模式，適用于照明，電腦，服務器等。
型號：AS-RSTS-xx/220-xk
功率：. 型號中K表示1000VA.功率, X數值可選：1,2，3，4，5 ，6 ,8，10
電壓： 型號中直流電壓XX可選：24V，48V，110V，220V，240V
± 全數字化設計的逆變電源
本系列電源采用最先進的DSP控制技術，具有更好的性能指標，更高的可靠性以及更加靈活的操作模式。
± 標準機架式安裝方式，體積小，易于安裝維護。
± 自動開機功能（可設定）
當接入直流或者交流電源時，逆變電源可以自動開機進入到逆變模式，適用于無人值守場合。
± 直流輸入欠壓，高壓告警、保護功能
當直流輸入電壓過高或過低時，通信專用逆變器逆變電源會給出告警信號，若直流電壓持續升高或降低超出規定范圍時，通信專用逆變器逆變電源會停止逆變輸出，以避免直流輸入源因而損壞。
當直流電壓恢復到正常范圍后，逆變電源會重新自動重新啟動。
± 智能的通信與監控功能
標配RS232接口，通過RS232標準數據接口和后臺監控軟件，可由計算機監視電源的運行和電氣參數；
靈活選配干接點，手機網絡監控，Modbus485等監控功能。
± 工作模式自定義
逆變電源提供交流主供模式和直流主供兩種工作模式可以選擇，通過LCD操作面板，可以靈活設置。
± 完善的保護功能
具有完善的保護功能，以保證設備的穩定運行。包括，逆變輸出的高低壓保護，過溫保護，風扇告警保護，過載保護等。
± 綠色環保型電源
市電輸入采用功率因數校正技術，當在市電模式下工作時，輸入諧波小于10%，輸入功率因數達到99%以上，實現了真正的節能，綠色環保電源。
± 交直流切換時間為0毫秒
由于采用在線式設計結構，當直流轉入市電或者市電轉入直流工作時，切換時間為0毫秒，完全保證了負載不被中斷的可能性。
AS-RSTS-XX/220-XK系列在線雙變換結構，主要由交流濾波器，交流升壓，直流濾波器，直流反接保護裝置，逆變裝置，旁路，DSP數字控制部分，顯示和監控部分構成。
主要有三種工作模式，
（1） 交流主供模式或在線式工作模式：當市電和直流都正常時，市電先交流整流升壓，然后逆變輸出；當市電異常時，自動切換至直流逆變輸出。這種模式最大的優點在于，與直接旁路供電相比，可以有效抑制市電諧波，畸變，高壓或低壓，市電經過在線式雙變換，產生穩定的220V純正弦波，并且市電切換至直流逆變時，斷電時間為0毫秒。
（2） 直流主供或直流逆變模式：當市電和直流都正常時，直流逆變輸出，產生穩定的正弦波輸出。
（3） 旁路工作模式：當電源過載或者異常時，逆變電源會轉到旁路模式供電，最大限度的保證負載持續供電。
開/關機鍵
l 開機功能：如果電源處于未開機狀態時，按開/關機鍵1秒以上即可開機。
l 關機功能：當逆變器處于市電模式、電池(直流)模式時，按開/關機鍵1秒以上即可關機。
功能鍵
l LCD翻屏功能：輕按功能鍵小于0.5S，翻動LCD屏幕，長按2S以上參數設定。

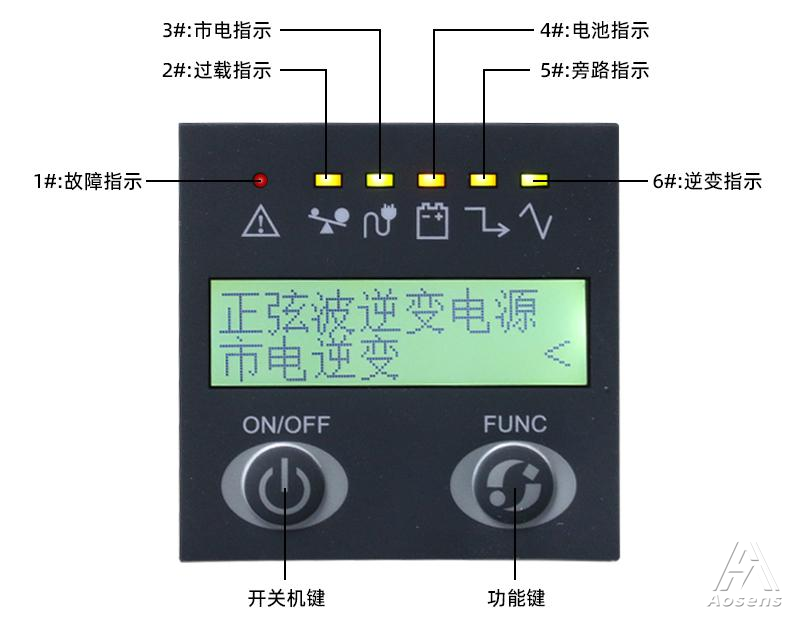

操作面板說明
編號 | 部 件 名 稱 | 規格 | 操作說明 |
1# | 故障指示LED | 紅色 | 發生異常，導致逆變輸出中斷時，故障指示 |
2# | 告警指示LED | 黃色 | 發生異常，未導致逆變輸出中斷時，告警指示 |
3# | 市電指示LED | 綠色 | 指示市電狀態，常亮表示市電正常，閃爍表示市電異常，常滅表示無市電。 |
4# | 直流輸入指示LED | 黃色 | 指示直流狀態，常亮表示直流供電正常，閃爍表示直流供電異常，常滅表示未接入直流。 |
5# | 旁路指示LED | 黃色 | 指示逆變器旁路輸出 |
6# | 逆變輸出指示LED | 綠色 | 指示逆變器逆變輸出 |
本逆變器電源出廠設置為默認自動開機模式，只要接入市電或者接入直流，都會先自檢，然后開機輸出。
關機操作分為：市電模式、直流模式
持續按開/關機鍵1秒以上，進行關機。首先關閉逆變輸出，然后進入到待機狀態。
在待機模式下，風扇和顯示會持續工作，如需完全關閉，需關閉逆變器前端所有供電。
LCD面板機型逆變器可以設置中英文和工作模式等功能，
當上電時屏幕顯示 按功能鍵進入設置模式，短按功能鍵翻頁，常按功能鍵2秒，更改設置。
當設備工作在直流高壓或低壓和其他告警狀態下，會發出告警鳴叫（當直流電壓異常時一秒一叫；旁路輸出時兩分鐘一叫）。用戶可以手動執行消音或者啟動告警鳴叫。因其安全起見，消音功能操作僅對本次操作生效，機器斷電后將自動恢復有告警聲。
方法如下：
l 通過功能鍵
在直流供電和旁路模式下，持續按功能鍵2秒以上，直到聽到蜂鳴器“嘀”的一聲響，當有告警音時，此動作取消告警音；當無告警音時，此動作啟動告警音。

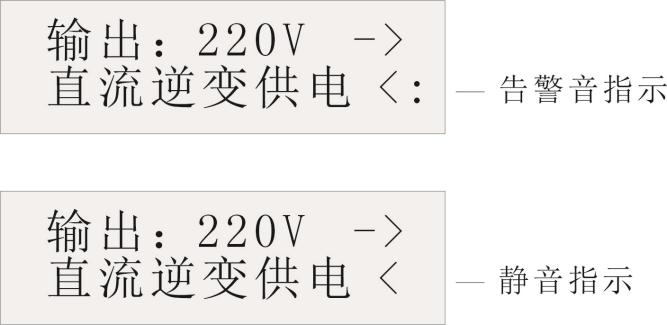

備注：LCD操作面板，有“ < ”或“ < ：”符號提示如下
輕按功能鍵，可以翻動LCD屏幕，查看，輸入電壓，輸出電壓，負載百分比等運行狀態信息。
