奧盛APN系列8位19英寸Smart PDU橫裝智能遠程監控網絡機架式安裝

APN系列Smart PDU具有APS系列所有功能，雙網口設計、內置交換機、支持網絡級聯、表頭可選配插拔款。通過以太網或局域網訪問監控，10/100Mb網絡自適應；通過WEB訪問,兼容IE、Chrome等主流內核瀏覽器，支持256位加密;支持CA證書加載；支持SSHV2版本加密型命令行訪問；支持SNMP協議，兼容V1、V2c、V3等版本；監控終端兼容Win10/Linux等主流系統；支持TELNET、SSH、SNMP等協議定制；智能識別產品功率；USB傳感器接口，支持10個傳感器接入，自動識別。
水平安裝智能表頭屏1.8英寸，垂直安裝表頭屏2.2英寸。

型號：AS-APN

標簽： RS485 智能 SNMP

?一、產品簡介：
Aosens奧盛智能PDU又叫遠程監控PDU、IP電源、網絡PDU。在現代機房設備中既可以監測電流、電壓、電能、功率因素、碳排放、接線端溫升、浪涌有效性等數據。還可以通過傳感器監測溫濕度、煙霧、門禁、水浸、人體感應、紅外等微環境。通過TCP/IP、Snmp、Modbus、Telnet等協議實現遠程控制電源開關、順序上下電、閥值告警、權限管理、耗能分析。提高設備故障預警能力、自主處理能力、降低人工維護成本。滿足高端機房、數據中心智能化配電與環境監控系統等需求。整機采用鋁合金（或鈑金）外殼，表面采用黑色噴塑，產品依據IEC標準設計，支持標準機柜安裝，可根據不同需求定制開發。
AS-APN系列智能PDU分為以下4個功能檔次：
APN1：支持遠程總監測；
APN2：支持總監測及每位輸出單元監測；
APN3：支持總監測及每位輸出單元開關控制；
APN4：支持總監測及每位輸出單元監測和開關控制。

二、性能特點：
1.硬件性能
精細化選材，全方位保障產品結構穩固及正常運行
合理化SOP，用工藝保證可靠品質
易損件采用模塊熱插拔設計，普通工程師5分鐘完成維護
支持網口級聯，滿足快速通訊、實時遙測、遙調、調控需求
支持斷電或控制模塊異常，維持開關原工作狀態功能
可插拔插頭式防雷，最大可配置40KA
指示燈穩壓穩流保護，實時監測設備運行狀態
可定制獨立插座短路保安單元，發生短路時不影響其它插座，徹底根除短路隱患
可選高清度液壓斷路器，不受溫度和海拔高度影響
插座模塊可選擇防脫保護，獨立指示燈插座模塊。顏色可選：紅黃藍黑各色
三燈接線盒溫度檢測模塊檢測接線端子和內部電路載流溫升并告警，消除火災隱患
2.監測功能
遠程監測總輸入電流、電壓、功率、電能、功率因數
遠程監測每位輸出插孔的電流、電壓、功率、電能
遠程監測斷路器開關狀態
遠程監測輸入接線盒溫度
通過接入外接10個傳感器，可監測機柜內微環境參數(煙霧、水浸、溫濕度、門禁等)
可自定義設置總電流、總電壓以及每位輸出插孔的分電流、分電壓的閥值進行權限分級管理
3.通訊及協議
支持CA證書加載，支持SSHV2版本加密型命令行訪問
支持SNMP V1,V2CV3
支持 Modbus RTU 支持TCP/IP、UDP、HTTP、TELNET、SMTP、DHCP和SNMP等網絡協議
可通過10/100兆以太網端口遠程訪問，安全保密性強，支持在線升級和運維
可通過RS485口、以太網口進行PDU組網級聯和數據傳輸
4.智能管理
遠程控制閉合、斷開或者重啟每位輸出插孔
輸出插孔可設置上下電延遲，也可以根據機房實際要求，來設置各支路的上下電順序
支持定時控制開關
可通過中文或英文Web頁面查看PDU工作狀態以及各種電能參數，適用于小型無人值守機房管理
開放協議可并入中、大型數據中心動力與環境監控系統進行可視化方式對數據進行分析和展示
支持固件升級更新
支持多人同時登陸管理系統進行狀態查看，并可對用戶進行權限分級管理

三、投標重要參數指標：
所有機柜內采用“遠程監測電源分配單元”（智能PDU）供電，基于SNMP標準協議的監控，可通過網絡實現對多個機柜單元的微細環境進行實時監測的遠程智能控制管理系統。其遠程監控管理功能納入集中管理平臺實現統一監控管理。通用技術要求如下：
（一）、外形尺寸：
在符合電器連接特性和工藝特性下的最小外形尺寸，節省機柜空間，方便布線及散熱；
長×寬×高=L×W×H，國際上通用尺寸選擇如下：
長：兩端最大尺寸，應小于1.86米
寬：插座表面的寬度，小于55mm；
高：插座面到插座底的厚度，小于或等于1U（45mm）；
采用紅藍兩種顏色區分主備路。
（二）、安裝方式
產品安裝在機柜后門同一側或兩側，插座面可根據機柜結構調整朝向；
產品的輸出部分選配，20位加4位插座，帶防脫結構，具體插座組成有待確定；
（三）、材料要求
外殼：PDU外殼為鋁合金型材，以減少機柜承重；
塑膠：PDU的插座面板和各功能面板為高阻燃材料，阻燃特性符合UL94-V0等級；
銅套：PDU的插座銅套為磷青銅，具有彈性好、耐腐蝕、耐摩擦的特性，
材料厚度：L/N=0.6mm，PE=0.6mm；
內部連接線：電子線，采用主、支路一體化無斷點連接方式，內部銅條為純銅材質；
電纜線：自行接入3*6平方線纜；
（四）、外觀和配色
外殼顏色：黑；
要求表面處理為電涌或噴粉，顏色均勻一致，表面整潔美觀，應無起泡，無裂紋，涂層要求符合：GB5237.4-2008；
（五）電性能參數
輸入部分：輸入為單路或雙路，每一條回路為一條獨立的PDU產品；
輸入電壓選配范圍：220VAC，50/60Hz；
輸入電流：32A；
輸入：接線盒，為了防止線拖拽，需采用OT端子形式；透明蓋板，方便后面運維巡查；開放式接線，線纜無須穿過PDU再進行加工，確保接線質量。
輸出部分：輸出24位IEC插座，加裝插頭后不得妨礙機柜內設備的進出；輸出電壓選配范圍：250VAC，50/60Hz；輸出支路電流為10A或16A，輸出總電流最大為32A；輸出插座為2P+PE插座，并帶有防脫功能，防脫采用自動扣緊方式，不得采用手動卡扣形式。可對不同樣式插座進行組合，方便用戶選型；輸出插座應符合IEC884、IEC60320標準的要求。
（六）智能表
1、基本功能
LCD顯示屏，分辨率達到電壓0.1V、電流0.01A。
至少具有兩個LAN接口，通過以太網或局域網訪問監控，10/100Mb網絡自適應；可通過網絡級聯，一個主線級聯數量不得少于30臺，通訊延時不得（即PDU電流變化到集中管理平臺數值的變化時間差）大于0.5秒。PDU具有溫濕度傳感器接口，支持即插即用功能。
可檢測總負載電流、總輸入電壓、精準總電能計量、功率因數、總負載功率、有功功率。智能識別產品最大輸出電流和當前產品可接入設備功率。
PDU可級聯后中間任意一臺電流表故障不影響通訊。
可檢測每一位插座的電流電壓電能，分辨力:0.1kWh，監測每位輸出功率因數，分辨力:0.001
PDU每位插座檢測模塊可插拔，插拔時不影響插座供電狀態。
可遠程控制每位插座的通斷，在PDU斷電時，再次通電時插座的開關狀態保持不變。
2、操作
通過WEB訪問,兼容IE、FireFox等主流內核瀏覽器，支持256位加密；終端兼容Win7 /Win10/Linux等主流操作系統，支持SNMP V3協議，兼容V1、V2、V3等版本，支持客戶TELNET、SSH、SNMP等協議定制。
3、安全
區分管理員、一般人員權限。
支持IP V6，支持SSH V2版本加密型命令行訪問，支持高級安全級別的CA證書加載。
4、其他
可設置二級告警，告警可郵件通知、可由web、snmp、TELNET/SSH監測查詢；告警記錄日志，可導出或刪除。
（七）品質可靠
1、接地要求
PDU內部必須有重復接地螺釘，且規格不小于M6，接地螺釘面板與型材接合處，需做噴涂保護，以保接地效果。
2、產品可靠性
在正常使用狀態下，帶電插拔次數大于5000次；
年返修率<0.05%；
3、認證
生產廠商滿足：ISO9001-2005質量體系；
產品需滿足以下認證：CE-EMC、CE-LVD、ROHS、3C；
產品需具備CNAS-MA認可的溫升及防火專項檢測報告。

三、技術參數：

輸入	輸入類型	交流單相（可定制交流三相、直流-48V）
	輸入方式	開放式透明接線盒、電源線、IEC6039插頭連接器、（GB10A、GB16A、C14、C20、Nema15A、Nema20A、德標、法標、英標）等
	輸入電壓范圍	100-277VAC（可定制312VAC-418VAC/100VDC-240VDC/-43VDC- -56VDC）
	交流輸入頻率范圍	50/60Hz
	載荷總電流	10A-63A
輸出	輸出額定電壓	220 VAC、250VAC、（可定制380VAC、-48VDC、240VDC）
	輸出頻率	50 /60Hz
	輸出制式	GB10A、GB16A、C13、C19、Nema15A、Nema20A、德標、法標、英標、國標五孔、IEC6039工業插座、工業端子等
	輸出位數	最大48位輸出
通訊	接口	RJ45以太網
	協議	Http,Https,SNMP,DHCP,UDP
保護	輸入保護模塊	斷路器、防雷、漏電保護器、接線盒溫升檢測模塊（選配）
	輸出保護模塊	斷路器、漏電斷路器、液壓斷路器、短路保安單元熔斷器（選配)
環境	工作溫度	-10℃~+75℃
	存儲溫度	-40℃~+80℃
	相對濕度	5～95%（無凝露）
	工作海拔高度	不超過3000m
	防護等級	IP20
監測	顯示屏	LCD
	輸入電流電壓設限	自動識別設限合理性并告警
	輸出電流電壓設限	自動識別設限合理性并告警
	輸入監測	電流，電壓，電能，頻率等參數
	輸出監測	電流，電壓，電能，頻率等參數
	產品功能	1檔	2檔		3檔	4檔
	總監測	?	?		?	?
	分路電流檢測	-	?		-	?
	分路電壓檢測	-	?		-	?
	輸出開關狀態監測	-	-		?	?
	輸出開關控制	-	-		?	?
	順序上電 (1~60s可設定)	-	-		?	?
	輸出開關狀態保持	-	-		?	?
	傳感器	溫濕度傳感器等10種模塊
其他	安裝方式	水平安裝		垂直安裝

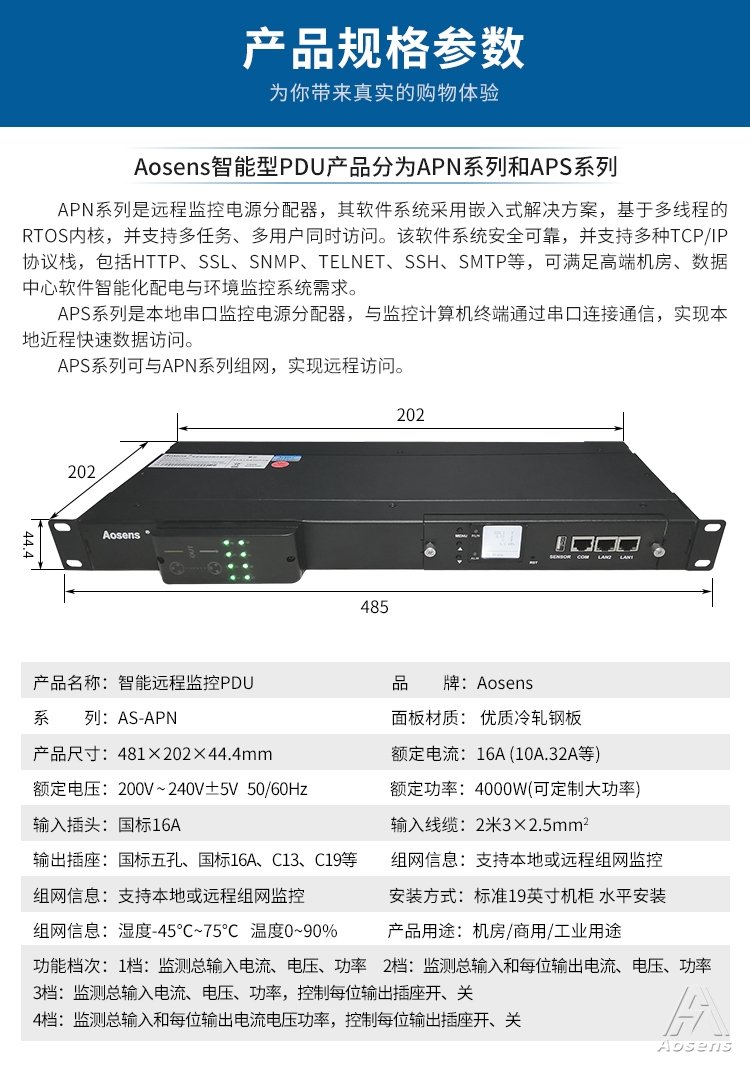

	長×寬×高	橫裝485(W)×202(D)×44.4mm（H）		豎裝L×52(W)×44.4mm（H）
	重量	3.5KG		--
	中心距	465.5mm		--
說明	AS-APN4-H8G16，表示4檔功能，H8表示8位國標五孔輸出，G16表示輸入插頭為國標16A


APN系列19英寸水平安裝（非插拔表頭）	APN系列19英寸安裝（插拔式表頭、執行模塊）

編碼	型號	檔次	功能配置

APN8011H	AS-APN1-H8G16A	總顯	參數：16A 250V AC 輸入：16A國標頭 + 2米2.5平方線輸出：8位10A國標五孔
APN8012H	AS-APN2-H8G16A	總顯分顯
APN8013H	AS-APN3-H8G16A	總顯分控
APN8014H	AS-APN4-H8G16A	分顯分控

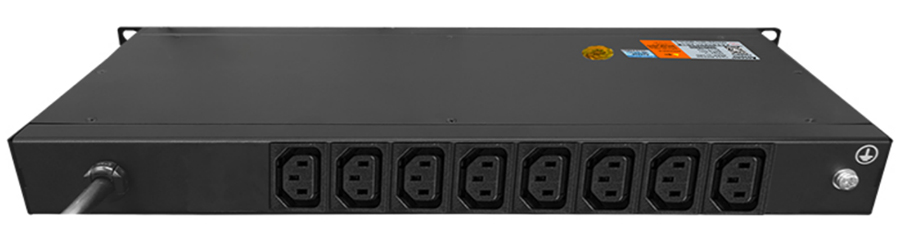

APN8021H	AS-APN1-C8G16A	總顯	參數：16A 250V AC 輸入：16A國標頭 + 2米2.5平方電源線輸出：8位10AC13單聯插座
APN8022H	AS-APN2-C8G16A	總顯分顯
APN8023H	AS-APN3-C8G16A	總顯分控
APN8024H	AS-APN4-C8G16A	分顯分控

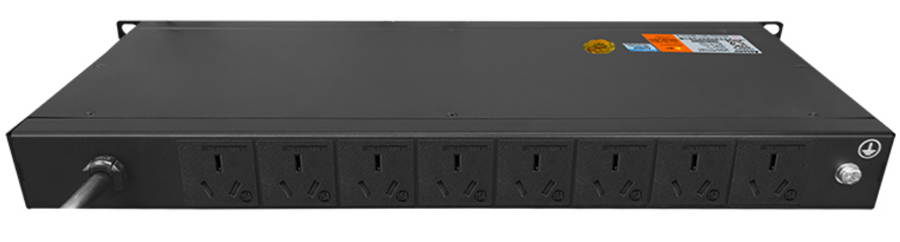

APN8031H	AS-APN1-Z8G16A	總顯	參數：16A 250V AC 輸入：16A國標頭 + 2米2.5平方電源線輸出：8位10A國標插座
APN8032H	AS-APN2-Z8G16A	總顯分顯
APN8033H	AS-APN3-Z8G16A	總顯分控
APN8034H	AS-APN4-Z8G16A	分顯分控

溫馨提示：以上配圖是第APN2、APN3、APN4檔適用。如果選購APN1檔，則不包含執行模塊。

Aosens奧盛AS-APN系列功能檔次說明

功能類別	功能描述	APN1	APN2	APN3	APN4
硬件接口	LCD液晶屏（橫裝1.8，豎裝2.2英寸）英文表頭（精度電壓0.1V、電流0.01A）和執行模組支持熱插拔	?	?	?	?
	以太網10M/100M自適應2（交換機串聯）、串口RS4851、USB拓展盒接口*1（可接10個傳感器）	?	?	?	?
	電源輸入支持定制220V/380V AC交流和DC直流、輸出插座和端子-選配	Ο	Ο	Ο	Ο
網絡服務	IP地址（DHCP動態IP或靜態IP），web瀏覽器訪問（中英文界面）	?	?	?	?
	HTTP、HTTPS、TELNET、SSH、SNMP、MODBUS-RTU、郵件、RADIUS	?	?	?	?
	支持上傳CRT、CER證書、密鑰證書	?	?	?	?
監測功能	監測總輸入電流電壓，頻率、有功功率、功率因數、電能	?	?	?	?
	監測每位輸出電流，視在功率、有功功率、無功功率、功率因數、電能		?		?
	監測微環境拓展盒傳感器（溫濕度、煙感、門禁、水浸、風向、紅外等）-選配	Ο	Ο	Ο	Ο
控制功能	控制每位輸出通斷，定時（按天、周），順序下電間隔1s，順序上電1~60s，分組開關			?	?
	輸出位斷電保持斷電前狀態，每位插座狀態指示燈			?	?
	過載保護功能：可根據總輸入電流設限，指定保護插座和自動斷開插座			?	?
告警功能	總輸入電流、電壓上限/下限閥值告警	?	?	?	?
	每位輸出電流設限閥值告警		?		?
	方式：蜂鳴器、干接點、郵件、SNMP Trap、web、SNMP、TELNET/SSH	?	?	?	?
	微環境傳感器設限閥值告警	Ο	Ο	Ο	Ο
	告警記錄日志，可導出或刪除	?	?	?	?
管理功能	輸出重命名、輸出分組管理，支持同設備或跨設備分組	?	?	?	?
	LCD顯示屏自定義時間節能熄屏、區分管理員、一般人員權限	?	?	?	?
	通過上位機用動環系統或自主開發軟件實現對電源開關、狀態、告警信息和微環境的監測。	?	?	?	?
	NTP網絡時鐘同步	?	?	?	?
特色定制	端子溫度檢測告警、防雷、短路、漏電、濾波、液壓開關、防脫插孔、三相不平衡檢測	Ο	Ο	Ο	Ο
