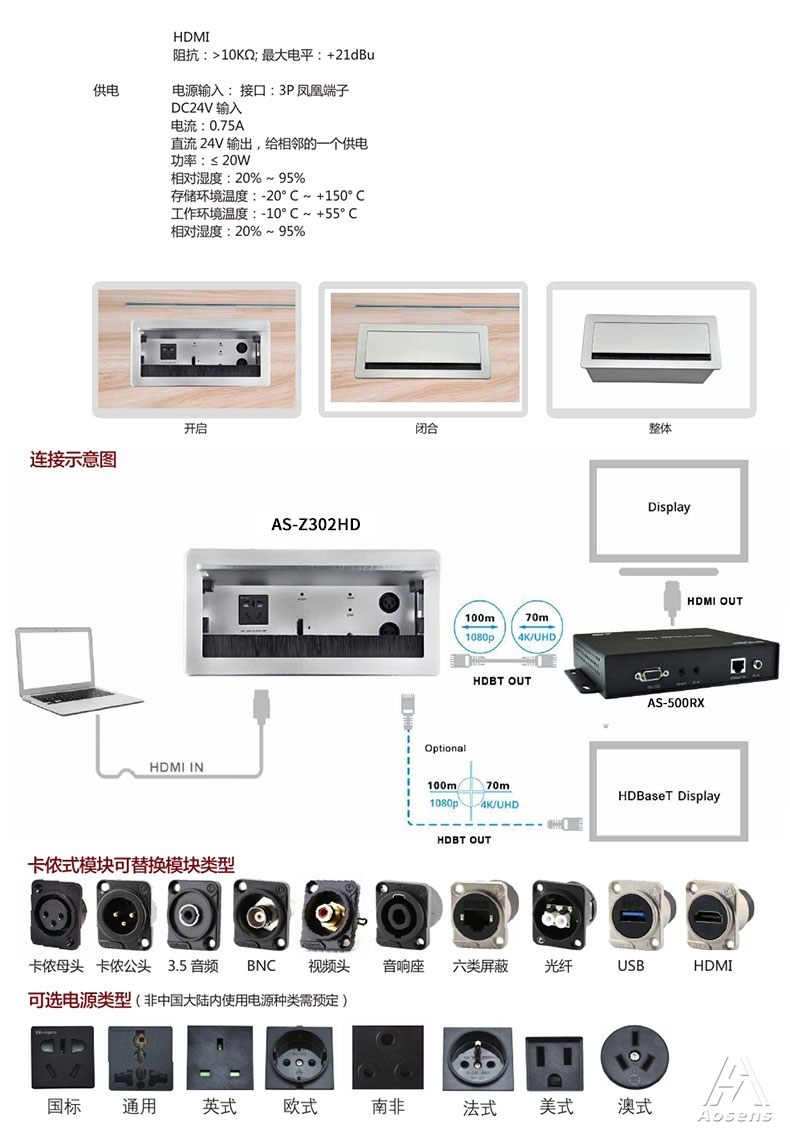

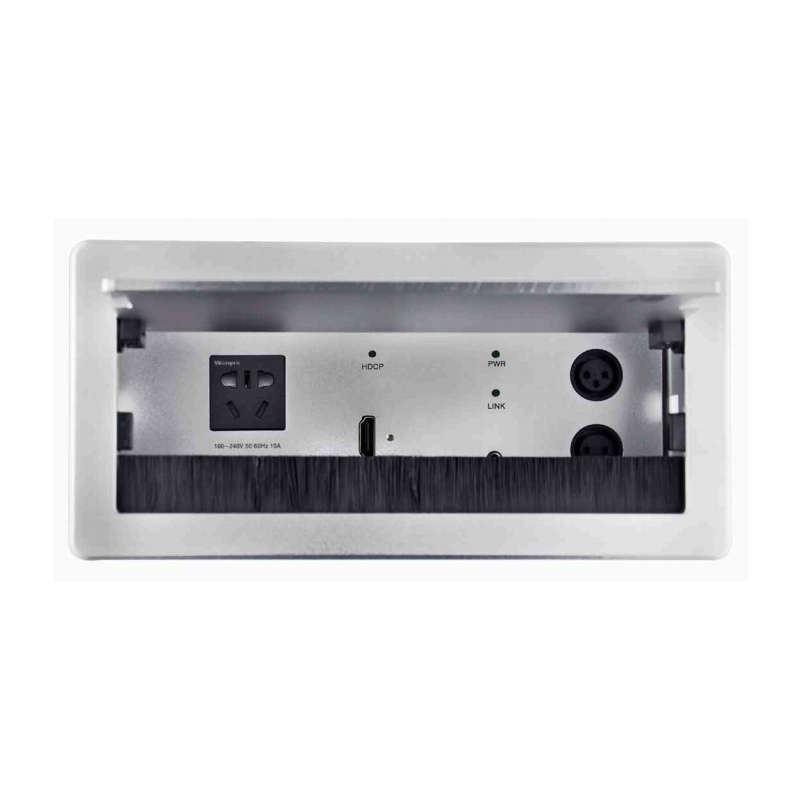

AS-Z302HD可藏式接線盒是一款帶高清轉換及長距離傳輸?shù)倪m合桌面安裝的掀蓋式接線盒，HDMI信號可以通過單根網線輸出高清視頻信號、音頻信號，傳輸距離100米，安裝布線便利；

    AS-Z302HD采用了全數字式零壓縮技術，實現了視頻圖像點對點以及音頻的完美傳輸。最高支持1920x1080P 60Hz信號；支持HDCP解碼（選配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能。

產品參數

 產品尺寸

          面板 : 266mm*130mm

          開孔 :254mm*117mm ( 建議客戶以實物開孔）

視頻參數

          輸入視頻接口：HDMI TYPE

          支持分辨率：最高1920x1080P 60Hz

          位時鐘抖動:<0.2UI

          最大傳輸延時：5nS(±1nS)

          信號類型：DVI1.0規范中的DVI-D全數字T.M.D.S信號

          信號強度T.M.D.S：800mVp_p

          DDC：內置DDC管理器

          HDCP：支持HDCP1.4

          HDMI:1.4版本

          輸出接口：RJ45/8芯+PoC

          輸出幅度：1000mV

          輸出阻抗：100Ω

          速率：Max:20Gbps

          支持傳輸線纜長度：100m

音頻特性

增率：0dB；總諧波失真+噪聲：0.05% @ 1 kHz （額定電壓下）

頻率響應：20 Hz ~ 20 kHz; 共態抑制比（CMRR）：（CMRR）

>75dB @: 20 Hz ~ 20 kHz

          HDMI

          阻抗：>10KΩ; 最大電平：+21dBu

規格

 電源輸入： 接口：3P鳳凰端子

           DC24V輸入

           電流：0.75A

           直流24V輸出，給相鄰的一個供電

           功率：≤20W

           相對濕度：20% ~ 95%

           存儲環境溫度：-20°C ~ +150°C

            工作環境溫度：-10°C ~ +55°C

            相對濕度：20% ~ 95%

參數：

 ★通過單根CAT5，5e及6類網線輸出高清視頻信號、音頻信號、傳輸距離100M；

★支持1920x1200 1080P60Hz高清信號；

★輸入支持：HDMI；

★支持HDBaseT協議；

   CCC 認證編號：2018010201084399

   CE 認證編號：N° VTUPV-269/2011ZAHR

   ROHS 認證編號：W02171017304C
