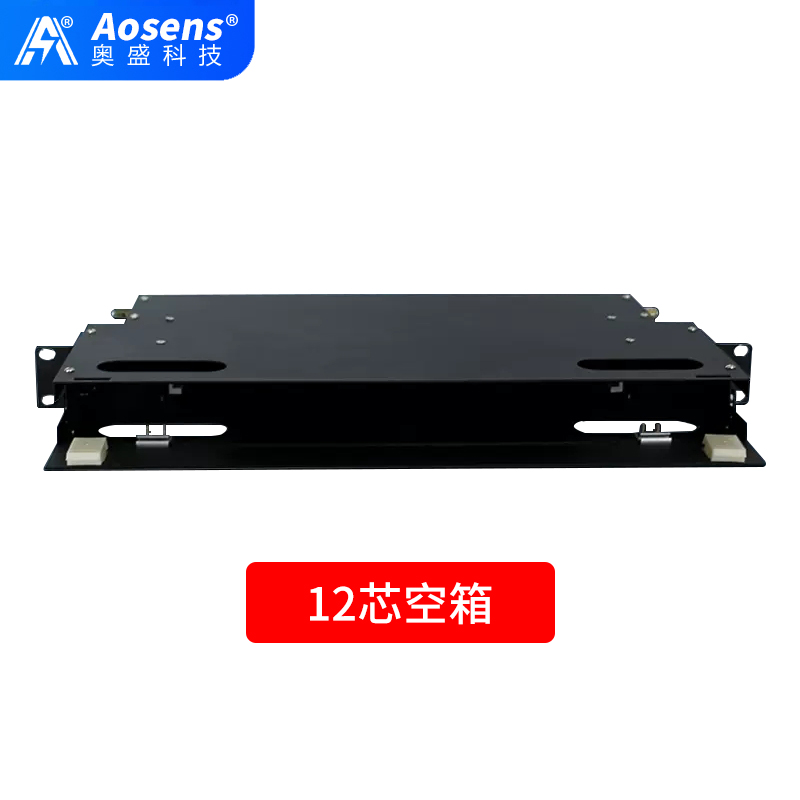

?ODF(Optical Distribution Frame)光纖配線架是專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能、光纜終接功能、調線功能，是信息機房中不可或缺的部分。ODF光纖配線架適用于各種類型的光纖連接器，通用性強；結構緊湊，可容納大量的光纖連接器；易于安裝和維護，方便對光纜進行端接和跳接；具有高密度、高可靠性、易管理等特點。ODF光纖配線架采用模塊化設計，便于安裝和維護，同時還提供了多種規格和接口類型，滿足不同網絡需求。使用ODF光纖配線架可以有效降低傳輸損耗，提高網絡傳輸速度和穩定性，提供網絡管理、監控和故障排除等功能。ODF配線架的應用場景主要包括室內大樓布線、IDC數據機房布線、聯通移動機房、電信機房以及通用所有弱電通信機房。奧盛電信級ODF光纖配線架單元系列：滿配12芯、24芯、48芯、96芯、144芯、192芯

ODF單元箱功能
1.固定功能：光纜進入機架后,對其外護套和加強芯要進行機械固定,加裝地線保護部件,進行端頭保護處理,并對光纖進行分組和保護。
2.容接功能：光纜中引出的光纖與尾纜熔接后,將多余的光纖進行盤繞儲存,并對熔接接頭進行保護。
3.調配功能：將尾纜上連帶的連接器插接到適配器上,與適配器另一側的光連接器實現光路對接。適配器
與連接器應能夠靈活插拔；光路可進行自由調配和測試。
4.存儲功能：為機架之間各種交叉連接的光連接線提供存儲,使它們能夠規則整齊地放置。光纖盒內應有適當?shù)目臻g和方式,使這部分光連接線走線清晰,調整方便,并能滿足小彎曲半徑的要求。
ODF結構：
1、組成：由外殼、支撐架、集纖盤、固定裝置及光纖接頭保護件組成：
2、外殼：外殼方便開啟，便于安裝。
 3、支撐架：內部結構的主體，用于內部結構的支撐；
 4、集纖盤：用于有順序地存放光纖接頭（及其保護件）和余留光纖，可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑不小于32mm。并有為重新接續提供容易識別纖號的標記和方便操作的空間；
 5、固定裝置：用于光纜護套固定、光纜加強構件固定和配線尾纖固定。
 6、接頭防護：光纖接頭的保護采用熱收縮保護管。
ODF特點：
1.標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可以做壁掛安裝。

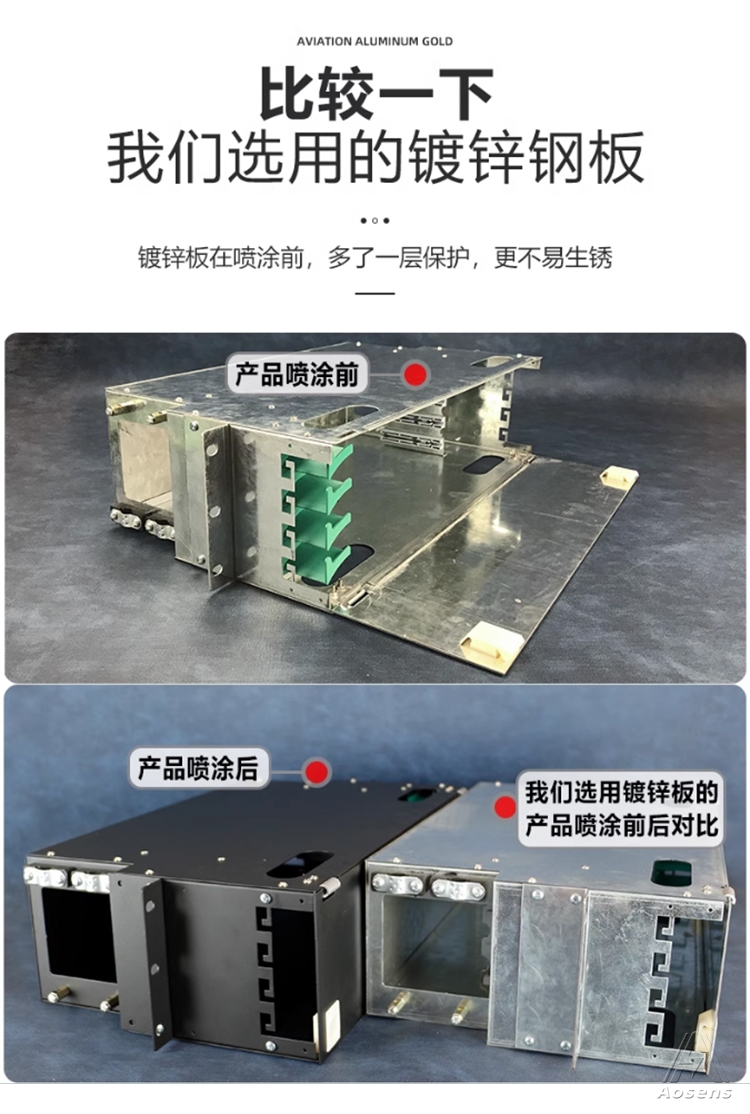

2.工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料
材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
3.既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。
具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存
儲和保護功能等。
4.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊固定后經
光纜盤繞架引入分配盒；
5.光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；
6.分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
7.可適用于FC、SC、LC、ST四種適配器。
8.可適用于帶狀、束狀、非帶狀光纜。
工作環境：
工作溫度：-10℃～+40℃
環境溫度：－40℃～+60℃
 貯存溫度：-25℃～+55℃
相對濕度：≤85%（+30℃）
大氣壓力：70Kpa～106Kpa

?關于Aosens奧盛ODF光纖配線架的型號說明：
AS-ODF-FC48（奧盛ODF 光纖配線架  48芯FC光纖滿配）；
AS-ODF-LC72（奧盛ODF 光纖配線架  72芯LC光纖滿配） ;
AS-ODF-SC96（奧盛ODF 光纖配線架  96芯SC光纖滿配）
示意：ODF-指光纖配線架,48-代表滿配芯數
